引言 近年來,由于環保意識的抬頭,大眾對于空氣質量的要求日漸提升。而現代人處于室內環境的時間與日俱增,統計報告指出,一般人平均一生中有58-78%的時間待在室內,而在一天當中更有90%的時間是在室內環境渡過。室內建材在加工制造的過程中,所使用的許多化學物質,例如油漆、膠類及清潔劑所散發的揮發性有機化合物和室內裝飾物及家俱所散發之甲醛,而這些污染物可能會引發呼吸道癥狀、呼吸道癥狀或刺激性癥狀等,通常這些癥狀都是進入建筑物后才發生,離開建筑物后癥狀就會減輕或消失,我們稱為「病大樓癥候群」[1]。由于甲醛高化學活性、高純度、以及相當廉價,因而被廣泛應用在工業生產建筑物材料及多數家用產品的化學原料[2, 3]。但建材及家具涂料會逐漸釋放游離甲醛,人體如果接觸過量甲醛,可能會引發呼吸道或皮膚發炎、刺激眼睛,甚至可能致癌。根據美國國家職業安全衛生組織規定人們長期曝露甲醛濃度不得超過1ppm[4]。 傳統甲醛的檢測儀器是藉由光學感測方式(GC-MS)[5]對甲醛進行定量與測定。然而這種結合光學的量測方式很昂貴、耗時、復雜且不能實時得知甲醛曝露的含量。隨著微機電系統(MEMS)技術跟微制造技術日趨成熟[6],不僅使組件體積大幅縮小,組件耗能也大量的減少除此之外,可批次制造,可節省材料與成本,感測組件的性能也能趨于一致更重要的是,其可積體化的特性,可將控制組件與感測材料整合于單一芯片上,實現微小快速的感測系統。 本文是利用MEMS方式制作傳感器,以石英玻璃當作基材,利用白金在高溫時熱膨脹系數小的特性,其本身的電阻值來提供焦耳熱,當作實驗中的加熱器,并以氧化鎳作為感測層,使用白金作為電極量測感測層電阻的變化。研究中使用小型的環境測試箱檢測箱內若存在甲醛氣體,氧化鎳薄膜層上導電度會增加,因而導致感測層電阻值降低,藉由觀察感測層電阻值的差異性,就可得知感測氣體在感測空間中的散布濃度情形。 1氣體傳感器的設計與原理 1. 1催化劑的作用 本研究所用的原理是利用感測層當催化劑,當甲醛氣體靠近感測層時會發生催化反應,其化學反應式如下:
其反應發生時會產生蟻酸或者二氧化碳以及水,當氧化鎳與甲醛發生反應后,會改變氧化鎳本身電導率大小,我們可以從電性方面的改變的大小,求得待測氣體的濃度大小。 1. 2氣體傳感器設計 本研究選用白金當做微加熱器是利用其耐高溫以及物理現象穩定,且在高溫時白金熱膨脹系數小的特性。加熱原理是利用金屬本身的電阻值來提供焦耳熱。當電流經過金屬物體時,因金屬物體本身有內部電阻,當電流通過金屬時會對金屬物體本身產生熱,計算公式為P=V2/R,其中P為焦耳熱、V為電壓、R為電阻。圖1顯示微型傳感器的設計圖樣,傳感器結合加熱裝置與感測電極在同一層,微型加熱器設計提供實時和精確的溫度控制能力,且指叉式電極容易直接量測感測層的電性和電阻的改變,濺鍍氧化鎳尺寸小,增加與氧化鎳的接觸面積,氧化鎳粒子有效的與甲醛發生反應,因而靈敏度和感測限度皆可提升。

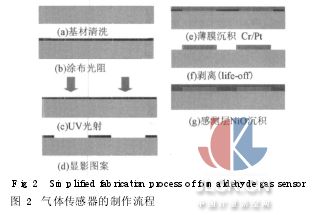

2氣體傳感器制作方法 圖2為氣體傳感器的制作流程圖,電子束蒸鍍(electron-beam evaporation)50nm鉻當白金之黏著層,蒸鍍200nm白金當作加熱器。并利用微影技術定義出兩種電極,之后再用剝離( lift-off)制程方式,將未曝光的金屬部分用丙酮溶液移除,產生所需要的金屬層。 3結果為討論 3. 1微傳感器芯片 圖3中所示為微傳感器芯片,為量測方便和散熱,我們采用云母片當作基材,云母片為具有晶體管散熱、避免短路、絕緣及低損失的熱阻功能。1、3為傳感器的感測電極, 2、4為傳感器的加熱電極。

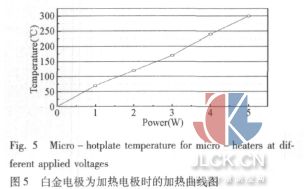

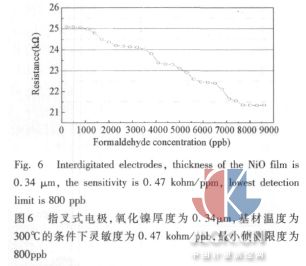

3. 2氣體傳感器SEM圖 圖4中顯示氧化鎳SEM圖,圖中2000倍下的氧化鎳粒子為100000倍下的氧化鎳粒子,圖中的顆粒尺寸約為225~115nm,厚度為0. 52μm。 3. 3微加熱器量測及指叉式電極對靈敏度之影響 圖5為白金電極為加熱電極時的加熱曲線圖,圖中可以發現消耗功率與溫度呈線性關系,當功率加至5. 2W時,即可得到300℃的工作溫度。(ΔT/W)Power增加1W溫度改變量為57. 6℃。在氧化鎳厚度為0. 34μm,基材溫度為300℃的條件下,判別有無指叉式電極的差異。圖6為指叉式電極,靈敏度為0. 47 kohm/ppb,最小偵測限度為800ppb,而無指叉式電極之感測層,其靈敏度為0. 05 kohm/ppb,偵測限度約為1500ppb,由此可知指叉式電極有穩定的工作溫度與良好的感測電極,產生較佳的靈敏度與小的偵測限度。

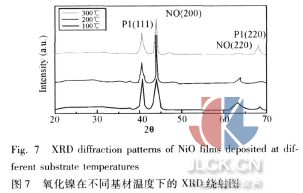

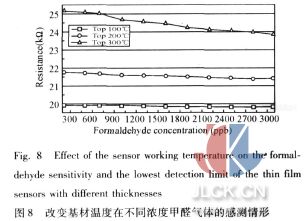

3. 4基材溫度對氧化鎳氣體傳感器的影響 利用X光繞射儀(XRD)分析其薄膜結構及結晶度,實驗在濺鍍時基板溫度100~300℃、工作壓力為0. 01torr、射頻功率為200W及氧氣、氬氣流量比為1: 1的情況下,比較基板溫度的影響。圖7顯示在不同基板溫度下濺鍍氧化鎳薄膜之X光繞射圖。在100~300℃的基板溫度范圍下沉積之氧化鎳薄膜為NiO(200)的繞射峰出現,由此可知在此一溫度范圍內濺鍍氧化鎳薄膜的擇擾取向為NiO(200)。圖中顯示隨著濺鍍時之基板溫度的升高,NiO(200)的繞射峰強度有逐漸增強的趨勢。圖中也指出,隨著基板溫度的提高氧化鎳薄膜NiO(200)繞射峰之半高寬值減少,表示薄膜之結晶性變好。因為高的基板溫度,附著于基板表面的粒子獲得較大的能量,使晶粒具有較大的動能可移動到能量較小的位置,形成較完美的結晶薄膜。結果顯示以反應性濺鍍沉積氧化鎳薄膜時,提高其基板溫可有效的改善結晶結構,進而提高點測器的靈敏度。 圖8為改變傳感器操作溫度之感測性能圖,當操作溫度升高,粒子獲得較大的能量,使粒子有較大的動能可移動到能量較小的位置,有助于改善薄膜的結晶性,結晶性的提高,降低薄膜的電阻率,提高傳感器的靈敏度,如圖中顯示操作溫度是100℃時,靈敏度為0. 028 kohm/ppb,操作溫度為200℃,靈敏度為0. 1 kohm/ppb,操作溫度為300℃,其靈敏度為0. 47 kohm/ppb,得知當操作溫度較高時,得到較高的斜率,斜率愈高,電阻的變化較明顯,較易判別甲醛氣體的濃度變化。

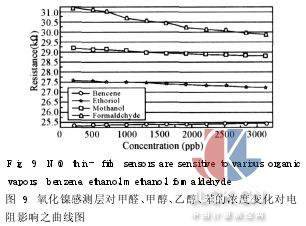

3. 5微氣體傳感器之選擇性 研究中采用甲醇、乙醇、苯等揮發性有機物在相同條件下,濃度變化對傳感器電阻影響,結果如圖9中顯示苯的檢測結果中,電阻并沒有明顯的改變;甲醇、乙醇則須在較高濃度才能讓氧化鎳產生反應。乙醇的檢測靈敏度為0. 15kohm/ppb,甲醇的靈敏度為0. 2 kohm/ppb,遠低于對甲醛靈敏度為0. 47 ko-hm/ppb。由圖得知傳感器對甲醇、乙醇、最小偵測極限值約1300ppb,而對于甲醛的最小偵測極限值約800ppb,即開始反應,相差約500ppb,由上述可顯示氧化鎳(NiO)傳感器對甲醛有較好的感測效果。

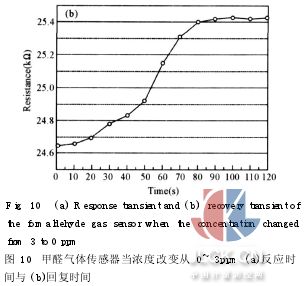

3. 6微氣體傳感器反應時間與回復時間 在傳統甲醛濃度的檢測上,常需要耗費數小時到數天不等的時間,而傳感器則必需要求能實時偵測的能力。圖10(a)顯示氣體傳感器在甲醛濃度為3ppm,溫度為300℃的反應時間只需70秒。圖10
(b)為其傳感器的甲醛濃度降為0ppm時,在溫度為300℃的回復時間約80秒左右,實驗證實此傳感器具有快速的反應時間與回復性。

4結論 本研究利用MEMS技術成功地設計并制作出微型的半導體式甲醛氣體傳感器,研究結論如下所示: (1)本研究所設計制作之微型甲醛氣體傳感器,加熱電極與指叉式電極在同一層中,目的在給予一穩定的熱源與實時的量測電阻的變化。氧化鎳薄膜是利用濺鍍沉積的方式形成感測層,并使用白金作為電極量測感測層電阻之變化。當電壓作用到白金加熱板時,微加熱板溫度會逐漸上升。在300℃時,若環境內有甲醛氣體存在時,氧化鎳薄膜層上導電度會增加,因而導致感測層電阻值之降低。在不同的甲醛氣體濃度下,可發現不同的感測層會有不同的電阻值輸出,此即為本微型甲醛氣體傳感器設計原理。 (2)本研究制作的微型加熱器,供給5. 2W可達到300℃的量測溫度。 (3)本研究制作的微型甲醛氣體傳感器,經測試結果當指叉式電極的膜厚為0. 34μm、工作溫度300℃,其靈敏度可達0. 47 kohm/ppb,最小偵測限度為800 ppb,可產生較佳的靈敏度與小的偵測限度。 (4)研究中分別使用甲醇、乙醇、苯、甲醛這四種揮發性有機化合物來對本傳感器的靈敏度做相互的比較,在相同溫度范圍之最小氣體偵測濃度,發現本研究之甲醛氣體傳感器對其他三種揮發性有機物氣體之靈敏度皆極為微小,可知本研究之甲醛氣體傳感器具有極高之氣體選擇性。 摘自：中國計量測控網
|
