引言 液壓傳動在國外工程車輛中的應用比較廣泛，有許多世界知名的公司，像德國的力士樂公司、林德公司和SAUER-SUNDSTRAND 公司等等，在這些工程車輛制造企業的發動機功率在70 kW 以下的小型裝載機、叉車等工程車輛基本上都采用了液壓傳動。我國的液壓傳動技術在工程機械中的應用十分廣泛，而且還會有進一步發展的趨勢，所以，加強液壓傳動方面的研究十分有必要。 1 傳動系統的種類 目前工程車輛的傳動分3 種：(1)機械式傳動系統，主要由離合器、變速器、萬向傳動裝置和驅動橋等組成，它的傳動順序一般為發動機—主離合器—變速箱—主傳動—邊輪減速—終傳動等 6 個環節;(2)液力機械式傳動系統，主要有液力變矩器、動力換擋變速箱、傳動軸、前后驅動橋、輪邊減速器和后橋脫開機構;它的傳動順序一般為發動機—液力變矩器—變速箱—主傳動—輪邊減速—終傳動;(3)液壓動力傳動系統，液壓動力傳動實際上應該稱為液壓機械式動力傳動系統。 除工作裝置和軸向系統采用液壓傳動外，車輪的行走也靠液壓傳動與機械傳動相結合。其系統主要以液壓泵和液壓馬達為主，輔以調節控制裝置和速度匹配裝置等組成的無級變速傳動系統負荷傳感技術是通過執行器負荷傳感系統，實現壓力、流量、功率控制的節能控制技術。以上比較可以得出，由于礦井下基本是光線不好和道路坑洼起伏的情況，機械式和液力機械式傳動都造成司機在井下?lián)Q擋頻繁和操作復雜的問題，容易導致事故的發生; 而液壓傳動則可有效減少換擋和操作復雜的問題， 在煤礦這類特殊工況條件下就有明顯的優勢。 2 DA-HA 傳動控制方式 2.1 DA 控制 如圖1 所示， 與輸入轉速有關的控制壓力由DA 控制閥通過三位四通方向閥作用在油泵的變量油缸上， 由油缸推動泵的斜盤而實現泵的排量無級調節。 泵的液壓油流動方向由開關液控開關或電控開關確定。發動機驅動轉速升高→控制壓力增大，控制壓力升高→ 泵的排量增大。DA 控制的目標是對發動機有較高的功率利用率(90%-100%)。DA 控制靠設置目標負荷率， 可以防止發動機因?yàn)槌d而熄火， 當外負載到達發動機所能承受的極限位置的時候， 變量泵靠減小排量來限制發動機的負載繼續增加，不會使發動機頻繁熄火。DA 控制的泵的出口壓力p 直接作用于斜盤，使其向排量減小的方向回?cái)[，同樣具有變量泵固有的特性。
2.2 HA 控制 HA 控制根據外負荷自動調節馬達排量與之適應，使液壓裝置保持合理的工作壓力，完成液壓傳動裝置高效區、高生產率、合理負荷的選擇。 液壓原理圖如圖2 所示。 HA控制根據負荷壓力的變化來調節馬達排量：負荷扭矩增大使系統壓力升高時，自動增大馬達排量使壓力重新降低到比原來略高的水平;負荷扭矩減小使系統壓力降低時，自動減小馬達排量使壓力重新升高到比原來略低的水平;其結果是，盡管外界負荷扭矩有很大的變化，但系統的工作壓力則只有少量變化，從而使液壓泵和發動機始終在各自額定的工況附近工作(泵在額定壓力和大排量附近，發動機在額定功率附近)，液壓馬達在額定壓力附近工作。 這即為HA 控制。

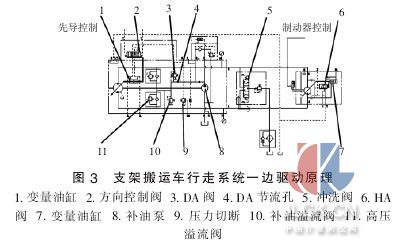

2.3 支架搬運車 DA-HA 傳動控制的應用 (1)液壓泵—液壓馬達調速回路 如圖3 所示，支架搬運車行走系統由2 套結構原理相同而獨立的閉式系統組成，左右側車輪分別驅動，HA 控制的液壓馬達根據負載自動調整其排量，DA 控制的泵隨發動機的轉速和系統的壓力自行調整泵的排量，實現支架搬運車的無級調速。 支架搬運車要減速或停車制動時，只需適當松開發動機油門， 靠DA 控制泵就會相應減少對馬達的液壓輸出，從而實現設備的減速和制動。

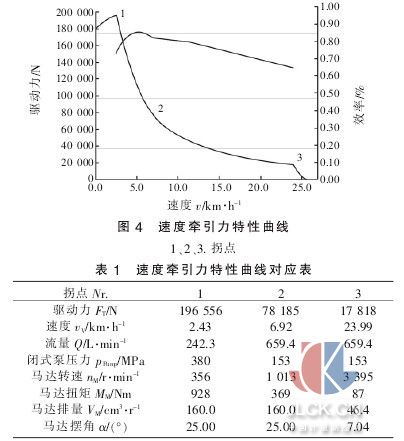

(2)DA-HA 系統在支架搬運車中的速度牽引力特性曲線 由于液壓傳動系統的復雜性，從發動機、分動箱、閉式泵、減速機、馬達和輪胎這些元部件中逐一匹配，對整車的驅動力、速度、空載、滿載和爬坡角度等關鍵參數繪制了曲線，力求最佳選擇。 支架搬運車技術參數： 載重46 t， 馬達排量160，馬達減速器速比40，輪胎半徑0.750 m，空載重量29 000 kg，滿載重量75000 kg，滾動阻尼系數0.045，輪胎空載半徑0.750 m，輪胎滿載半徑0.725 m，空載速度24 km/h，滿載速度10km/h，發動機260 kW、2100 r/min，分動箱速比if=nE/nPump=0.78，效 率0.98，閉式泵2× A4VG125，排量VPumpMax=125.0 cm3/r，減速器速比ij=40，效率0.96，馬達4×A6VM 160/63。 對應圖4 能得出對應拐點的數據參數列表 (見表1)，得出此時整個系統的運轉情況。
通過表1，能得出：DA-HA 控制系統在啟動點1的發動機最大扭矩， 如果高于此扭矩則系統無法啟動，點2~3 是支架板用平穩運轉過程中的能量輸入和輸出情況， 到點3 后支架搬用車處于高速低扭矩階段， 實際可能達不到的區域。 根據輸入數據的不同，測出的不同的曲線，從中找到能滿足實際要求的匹配參數，解決支架搬用車的元件選型。 3 結語 DA-HA 傳動控制在國外支架搬用車中的運用已經十分成熟，在國內也處于實踐改進階段，相信此系統經過幾年的實際考驗一定會在我國的支架車上成熟運用， 為我國支架搬用車的快速發展提供有力支持。 摘自：中國計量測控網
|
