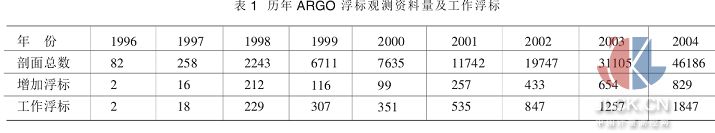

引 言 海洋是一個巨大資源寶庫，海洋浮標系統是開發海洋、綜合利用海洋資源必備的綜合性設備，是當今構成全天候海洋立體觀測體系中的一個重要組成部分。浮標提供的實時資料和長期連續的觀測資料不僅能用于海洋開發、海洋科學研究、海水養殖、海洋捕撈、海上工程建設、海上交通運輸、海洋石油開發和海底礦產資源的開采，而且可用作國家制訂近期和長期海洋規劃的依據。ARGO 浮標是覆蓋全球面積最廣，各國都參與合作開發的浮標項目，截止到目前已經有 3300 多個浮標在海上穩定的工作。 ARGO 浮標通過液壓系統來實現其上升和下沉工作。由柱塞泵向皮囊中注入壓力油，增大皮囊的體積從而使浮標體積增大，達到上升的目的；將壓力油從皮囊中抽回，使皮囊的體積減小從而減小浮標的體積，實現浮標的下沉工作。 1 ARGO 浮標簡介 ARGO 浮標是一種自沉浮式剖面探測浮標,應用在國際 ARGO 計劃時又稱之為 ARGO 浮標, 專用于海洋次表層溫、鹽、深剖面測量。儀器布放后自行在大海中工作 2 年以上,直至內裝電源耗盡;當中無法對其進行維護,當浮標沉入水下后，對水中的指標進行測量記錄，當浮標上浮到海面后, 將采集存儲的數據通過 ARGOS 平臺發射終端(PPT)傳送給衛星,借助ARGOS 衛星系統定位并將數據傳輸給用戶。 該課題成果將為建設我國海洋監測系統、加強國防建設、參加國際 ARGOS 計劃提供一種新的測量手段和先進裝備。目前,該型浮標在我國尚處于研究階段, 尚未形成產品生產能力。目前,國外只有美國、法國和加拿大有這種產品的生產能力,日本也在九五”計劃末期,課題研究解決了剖面探測浮標的數項關鍵技術。科研樣機在水庫進行過浮標升潛和水下定深控制等實驗, 研究項目通過 863 專家組驗收?！笆濉?63 海洋監測技術主題立項正式研制剖面探測浮標。2002 年 10 月裝載 SB-41CP 型 CTD 的國產剖面探測浮標科研樣機試制成功并在第五屆國際 ARGO 科學組會議展示。經有關專家商討,將其命名為中國海洋剖面探測浮標,英文名為 China OceanProfiling Explorer 簡稱 COPEX。 2 ARGO 浮標發展現狀 2.1 ARGO 浮標的發展規模 1998 年由美國和日本等國家的大氣和海洋科學家，在以前工作的基礎上設計并提出建設全球ARGO 實時海洋觀測網。10 年來，ARGO 計劃從無到有、從小到大，得到迅速發展，最初確定的由 3000個剖面浮標組成的全球 ARGO 實時海洋觀測網于2007 年 11 月正式宣告建成。參與該計劃的國家也由最初的 10 個發展到今天的 27 個，另有 17 個國家以不同形式參加了該計劃的活動。到 2008 年底，全球累計在海洋上布放了 6000 多個 ARGO 浮標，目前仍在海上正常工作的浮標達 3325 個。 目前，該觀測網正以前所未有的規模和速度，源源不斷地為國際社會提供全球海洋深達 2000m 的溫、鹽度剖面資料和全球范圍的海流資料。這些資料使得各國科學家獲得了許多以往利用常規觀測研究無法得到的新發現、新成果，提高了人們對海洋和氣候等自然環境問題的認識。據介紹，全球 ARGO 實時海洋觀測網所獲得的海流數據，將會在天氣和海洋業務化預報中得到廣泛運用，從而大幅度提高人們對天氣、氣候和海洋環境預測預報的精度。許多國家的海洋和氣候業務中心也已開始把 ARGO 資料應用于海洋和天氣、氣候業務化預測預報中，并在海洋漁業、海事安全和海上交通等領域得到應用。 2.2 我國 ARGO 浮標的發展?fàn)顩r ARGO 浮標技術是一項有廣泛應用價值的海洋監測高技術，在 863—818 主題經費支持下，國家海洋技術中心從 2000 年 3 月起開展了自持式剖面浮標關鍵技術研究。2002 年正式列人“十五”863 項目，并啟動研究。目前已完成了單沖程柱塞泵、自沉浮控制、耐壓密封的 ARGOS 衛星通信和定位天線、數據編碼等關鍵技術研究和關鍵部件的研制，并完成了高壓模擬試驗和升潛模擬試驗設備的研制。2003 年2 月 4 日，第一套自持式剖面浮標樣機在東海進行了現場試驗。布放位置在南海東沙海域，20.75N117.85E。浮標上有溫度和壓力傳感器。水面停留時間為 6 小時，用于 ARGOS 衛星通信和定位。浮標的中性漂浮最大試驗水深在 300 m 左右，設計最大工作水深 2000 m。為試驗浮標的定深控制功能，l0 天內浮標在水下完成 8 次不同停留水深的升潛運動，并記錄升潛過程。從浮標完成 ARGOS 衛星通信和定位并開始下潛算起，到浮標上浮又回到海面并進行下一次的 ARGOS 衛星通信和定位止，計算浮標的剖面測量周期。該浮標每 1O 天約有 8 組剖面數據，包括水深、溫度、電池電壓，而每組數據的數據量與剖面深度和測量間隔有關。數據組經 ARGOS 衛星通信發往法國土倫衛星地面中心，然后經 Internet網傳輸，在天津接收并解碼，處理數據，得到現場的實測數據。至今已獲得了數千組數據。該浮標英文名為 COPEX(China Ocean Profiling Explorer)。 2.3 國外 ARGO 浮標的發展?fàn)顩r 目前全球共享的 ARGO 浮標資料最早時間是1996 年, 數據量非常少。從表 1 中, 可以看出, 自2000 年國際 ARGO 計劃的全面實施, 隨著 ARGO計劃成員國的增加和 ARGO 浮標性能的改進, 大洋中活躍的浮標數和資料剖面快速增加。2005 年 1 月至 6 月, ARGO 浮標測量剖面達到 31497 個, 相當于 2003 年全年共享的 ARGO 資料量。其中 2005 年6 月共享的 ARGO 資料量達到 5757 個剖面, 平均每天 190 個。
3 ARGO 中使用的液壓技術 3.1 浮標沉降原理 ARGO 浮標是通過不改變其自身質量，改變自身體積，來實現上升和下沉。國際上通用的結構就是在浮標底部安裝氣囊（如圖 1 所示），通過柱塞泵向其泵入和抽出液壓油，而達到改變氣囊體積的目的，進而改變浮標的體積，完成浮標的上下工作。用于改變浮標體積的關鍵部件是一臺單沖程柱塞泵和置于浮標體之外的可變體積皮囊。我們將皮囊制造成雙腔結構, 用一堅韌的橡膠膜將皮囊分隔成兩部分,分別用來盛油和氣。當柱塞泵正向行程, 將泵內的液壓油推進油囊, 浮標體積就增大。反之, 油泵回程時, 油囊內的油被抽回柱塞泵,體積就縮小。油囊的容積設計成, 從“零”體積開始, 容納油泵推出的全部液壓油后具有從水下最深點上浮到水面的最大浮力。并且, 從理論上講, 可以通過改變其體積的變化量, 實現在水面與最深處之間的任何深度上讓浮標處于中性狀態。為確保浮標漂浮在水面時的通訊正常進行, 其內部還專門設計一氣囊漲縮回路, 它是由一臺小氣泵和單向閥、三通閥、管路, 連通氣囊組成。該系統可將浮標殼體內的剩余氣體泵入氣囊使之漲大, 讓漂浮在水面的浮標更高的浮出水面, 抬高露出的天線, 保證通信順利進行。當浮標進入下潛動作, 外壓將氣囊內的氣體壓回殼體, 保證了浮標順利下潛。
3.2 浮標內部系統 （1）內腔真空處理 剖面探測浮標長期交替地在水面和水下 2 000m 處工作, 為防止浮標體在水面低壓時出現泄漏,通常采用的是將浮標內部抽成真空狀, 對外形成負壓.在常壓時外界就已在上下端蓋預加一外壓力, 確保高低壓均不泄漏, 還可保護內部電子器件減少氧化現象。 （2）高壓油路和氣路系統如圖 2 所示，油路其實很簡單, 柱塞泵直通油囊。皮囊在浮標殼體之外, 處在海水包圍中, 因此它所受到的外壓直接反映了海洋深度。氣囊中所充的氣體是浮標殼體內抽真空所剩余的殘留氣, 氣路中需要用單向閥和三通閥實現氣囊與殼體內空間在特定位置處接通與關閉。 高壓柱塞泵: 柱塞泵的動力是一臺微型直流電動機; 通過高減速比的微型減速器將電機轉速降低和輸出以較大的轉距, 使?jié)L珠絲杠旋轉帶動活塞平移動, 使活塞足以推動因 20 MPa 深海壓力產生1600 N 的阻力。 （3）為保證浮標可靠上浮的專項設計 ①設置輔助油缸,增大浮標的上浮能力: 海水密度隨地理位置的分布會有較大區別, 要將浮標用在不同海區, 用戶會遇到專業性很強的參數重新設置問題。此設計出于提高浮標上浮能力,即確保浮標可靠上浮, 又不需用戶針對不同海區的情況提出各自的要求。 從計算得知并經實驗驗證, 浮標從水下上浮到水面的能力與皮囊體積和浮標本身體積之比有關(△V/V0),該比值愈大浮標上浮能力愈強。但由于受到浮標體積與耗電量須嚴格限制等原因, 不能隨意加大柱塞泵的油缸容積, 采用不消耗能量的預置力輔助油缸措施是加大 △V/V0值的方法之一, 借助壓縮氣體或彈簧在受外力不同時其活塞位移會發生變化來增大油囊體積的變化量。設計以某一預定壓力為分界皮囊中將有更多的油量出自輔助油缸,從而加大 △V 值,提高浮標上浮能力。其工作原理如下,假如設定值是 3 MPa,在以下 3 種情況時: 一是處在水面,外界壓力 p=0,輔助缸內的油全部注入皮囊,使之膨漲到最大,穩定漂浮;二是下潛,外界壓力 p 遂漸升高,即隨外界壓力的升高, 皮囊中的油逐漸被壓回輔助缸,3MPa 時皮囊收縮到最小值, 浮標可潛入到預定深度;三是上浮,外界壓力 p<3 MPa,預置力將輔助缸油再次逐漸注入皮囊, 到達水面后皮囊又可漲到最大,該過程有助于浮標上浮。 ②可以現場拆卸檢修和封裝的抽真空設計:上蓋結構特有的抽真空密封裝置, 使未布放的浮標以在現場拆卸浮標進行內部檢修。
4 海洋條件對液壓技術的要求 一般陸用液壓泵站設計時, 其布置方式有三種,即頂置式(泵、電機設在油箱頂部)、旁置式(泵、電機設在油箱旁側) 和浸沒式(泵浸沒于油中)。根據不同的使用條件,可以選擇不同的布置方式。電機、泵一般為標準產品, 油箱采用鋼板焊制。除對清潔度要求較高外,其設計、制造相對簡單方便。隨著海洋技術的不斷發展, 液壓系統也在水下浮標中得到推廣使用。特別是 ARGO 浮標,一般均采用電、液控制。由于其特定的工作環境(如深海、高壓、海水腐蝕等)、嚴格的條件限制(如重量、體積等)、可靠的安全保護措施 (如防滲水報警等), 對液壓泵站設計提出了新的、更高的要求。 4.1 液壓系統的密封要求 ARGO 液壓系統和陸用液壓系統相比，有很多獨到之處，使用條件也較為苛刻。首先，它工作于水下，深到水下 2 000 m，其液壓系統不僅承受內部高壓還應承受外部環境壓力；密封件既要耐油腐蝕，還要耐海水腐蝕，這對密封材質提出了更高的要求。其次，浮標對密封性要求極高，一旦產生泄漏，就會導致浮標失效；第三，密封結構要耐海水腐蝕，尺寸重量都有嚴格限制。因此，對于浮標的設計來說，密封技術是一個很重要的問題。從目前已有的浮標來看，浮標密封主要有壓力補償密封和高壓密封兩種。 4.2 液壓系統的防腐性能要求 海洋環境對液壓系統正常工作的最大危害是對液壓元件的腐蝕,海水是含有生物、懸浮泥沙、溶解氣體、腐爛有機物和多種鹽類的復雜溶液,它對金屬的腐蝕受諸多因素的影響, 其中主要的有海水中溶氧濃度、海水溫度、流速和生物活性等。溶氧濃度是影響金屬腐蝕的重要因素,一般地,氧含量越高,腐蝕速度越快;溫度升高通常能加快化學反應,提高腐蝕速度,但同時隨著溫度的升高,海水溶解氧的能力下降,從而又使腐蝕速度減緩;海水的流速增加時,使氧的傳遞容易,而使金屬的腐蝕加重;而生物因素對金屬腐蝕的影響非常復雜, 有時它減輕金屬的腐蝕,但大多情況下是增加金屬的腐蝕。 5 高新技術對浮標液壓系統的影響 5.1 電子與信息技術 電子技術和電子計算機的迅猛發展，特別是微處理機的出現，開始對液壓控制的概念產生強烈的沖擊。 從總體上看，浮標液壓系統功率總量比很高；起動、停止快速，反向運動平穩性精準性，操作簡單等，因此具有可靠、精確、靈活特點。但是，在工作過程中，液壓能需要經過 2 次能量轉換，效率必然較低，這是它的先天不足。電子與信息技術與浮標液壓系統結合，兼?zhèn)淞穗姎夂鸵簤旱碾p重優勢，作用與潛力都很大，形成了具有競爭力的自身技術特點。如浮標中復雜的時序控制系統，已經基本上趨向于采用微機控制。采用微機控制不僅價格低、便于組裝、操作方便，而且可以利用微機的計算功能和邏輯功能，進行實時控制和優化控制。 5.2 材料科學和先進制造技術 浮標液壓系統的基本原理很容易理解，但要圓滿地實現它的功能卻有賴于材料科學及制造技術的進步。有資料表明，近 20 年來液壓技術的發展來源于自身結構改進的科研成果僅約 20％；而依靠材料、表面技術、加工工藝等方面研究成果的卻占到了30％。筆者認為，以下材料科學的新成果和相關的先進制造技術將對今后浮標液壓系統的發展產生重大的影響。 （1）陶瓷材料 新一代的工程陶瓷和陶瓷涂層是浮標液壓元件內高應力、高耐磨、高抗蝕性功能零部件的很有希望的材料，特別是用純木和海木作為介質?，F(xiàn)已用陶瓷制出了配漉盤、斜盤襯板，換向閥芯、噴嘴等零件。 （2）高分子合成材料 各種工程塑料已廣泛地用于液壓元件作為結構材料和密封、絕緣等材料，用合成材料制備的自潤滑涂層已開始應用于清木或海水介質的液壓元件。新的應用領域是用高強度合成纖維纏繞方法制造重量很輕的液壓缸和蓄能器以及流動阻力更小也更為柔軟的高壓軟管。 （3）納米技術 納米技術涉及的是尺度已達到了分子水平。和別的領域中的情況相類似，用納米材料填充的增強塑料將在液壓元器件那些需要高強度、高耐磨性的部件上獲得應用。采用納米技術制作過濾材料，可以顯著提高過濾器的精度和濾材壽命。 6 結 論 海洋是一個巨大的資源寶庫, 合理開發和利用海洋資源是國家持續發展的需要。世界三分之二是海洋, 人們對海洋的探知從來沒有停止過,ARGO 浮標的應用使人們對海洋的認識達到了新的高度。 在軍事領域, ARGO 的作用也越來越廣,這應該引起我們的重視, 適時開展該項技術的研究、開發和利用, 以滿足未來海洋戰略的需要。為了盡快縮小與國外美國海軍的差距, 適應國際形勢, 滿足國家海洋戰略的需求, 應該加大對 ARGO 浮標和液壓系統的研究力度。 合理、充分、創造性的應用液壓技術，加大高新技術在浮標中的應用力度，更好的服務于浮標系統是液壓產業今后發展的一個方向。 摘自：中國計量測控網
|
