由于心臟病發病時一般具有突發性、短暫性和危險性的特點,因此有必要對患者的心電圖等生理參數進行長時間實時檢測,實現及時搶救和疾病預報。當前我國醫療資源仍然十分緊張,而遠程醫療、社區護理是解決這一問題的有效辦法[1,2]?？晒┥鐓^(qū)、家庭使用的便攜式心電監護儀,有著廣泛的應用前景。 基于普通16位單片機的便攜式心電監護儀,能夠?qū)崿F(xiàn)心電信號的存儲、顯示、傳輸及簡單的判病報警[3],但由于所采用的單片機運算速度有限,難以采用耗費資源多的算法,如近年發展迅速的小波分析。有人制作以DSP芯片為核心的心電數據分析卡,插在PC機內,內嵌小波算法處理心電信號[4]。這種方法在心電分析上取得顯著效果,缺點是必須配備PC機。目前,雖有使用其他系列DSP芯片的心電監護模塊[5],但還沒有見到使用較先進的C5000系列芯片的便攜心電監護儀。隨著技術的發展,DSP芯片的性能有很大提高,這使我們能夠進一步擴展便攜儀器的功能。 本監護儀的設計目標是患者可以帶著它自由走動,能夠自我監護,實現真正的便攜與易用;具有較強的數據處理能力,保證心電檢測的高準確率;能夠便捷地與醫院中心站進行通訊。這樣的監護儀,將成為家庭、社區護理的有力幫手。 硬件電路的設計 監護儀主要構成如圖1所示。DSP芯片TMS320VC5402通過豐富的接口控制周邊器件。模擬電路通過導聯線與人體相連,負責采集、放大肢體Ⅱ?qū)?lián)的心電信號。大容量的Flash存儲器能夠長時間存儲心電信號,從而使監護儀具有類似Holter的功能。時鐘芯片為監護儀提供準確時間信息,可用來標記每段心電信號的采集時間。液晶顯示模塊可以實時顯示心電波形和監護信息。本監護儀采用數字通訊和模擬通訊2種通訊模塊。數字通訊模塊可通過Modem向醫院傳送完整的心電數據,而模擬通訊模塊把心電信號耦合成聲音信號,只要有電話的地方就可以向醫院傳輸,十分靈活。系統采用鋰離子電池供電,可以隨時充電,連續使用。
模擬電路模擬電路部分實現對心電信號的采集、放大、濾波以及A/D轉換。其構成見圖2。 如前置放大電路主要由儀表放大器AD620構成。AD620具有低功耗、低噪聲、低溫漂的特點,最大偏置電流2nA,共模抑制比達到93dB以上。AD620與外接電阻配合將心電信號放大100倍。我們利用右腿驅動電路來去除人體的交流干擾。這種做法不會損失心電信號的頻率成分。由于不同患者的心電信號強弱不同,因而儀器需要自動對放大倍數進行調整,實現方法為調整下一級放大電路中反饋電阻的阻值。具體做法是用一片4路輸出選擇器74HC4052來控制反饋回路的選通。自學習程序?qū)⑴袛喑跏夹碾姺糯蟊稊?shù)的大小,然后由DSP芯片修改選擇器的控制位來得到合適的放大倍數。整個放大電路的放大倍數范圍為2001 500倍。電壓上拉電路將使基線電壓由0V變?yōu)?V,以滿足A/D轉換芯片的轉換范圍。雙T型50Hz陷波電路用來去除50Hz工頻信號的干擾。A/D轉換芯片選用MAX1242為逐次逼近式A/D芯片,轉換位數為10位,采用SPI串行總線控制,電壓轉換范圍為02.5V。經計算,模擬電路的總共模抑制比≥80dB。 DSP芯片及存儲電路TMS320VC5402是一款性價比很高的定點數字信號處理器,其最高處理速度可達100MIPS,C5402有8條總線,使得執行程序可以高度并行。它的數據/程序?qū)ぶ房臻g達到1M×16bit,并且內置4k×16bit ROM和16k×16bit RAM。C5402有2個多通道緩沖串行口、一個8位主機接口(HPI)、2個16位定時器以及6通道DMA控制器。 我們采用閃速存儲器SST39VF040來存儲數據。這款Flash采用并行總線,可以存儲4Mb數據,寫入一個字節的速度為14μs,讀取一個字節的速度為70ns,可反復擦寫次,可以完全滿足低采樣率A/D轉換數據的實時存儲要求。除了存儲心電信號,Flash還需要存儲DSP芯片的內嵌程序。整個程序在DSP的RAM中運行,但在掉電后不能被保存,因而需要將程序保存在FLASH中。系統上電后,C5402首先運行固化在ROM中的Bootloader代碼,自動把存儲在閃存中的程序?qū)懭隓SP的RAM,寫入結束后主程序開始運行。 SST39VF040以字節為單位進行數據存儲,共有19條地址線,其中的低16位直接與C5402的地址總線相連,而最高3位則連接C5402的異步串行口,這樣通過控制異步串行口的輸出,就可以改變對FLASH的高位尋址。例如,我們首先將連接高3位地址線的串行口輸出設為“000”,然后執行尋址“010h”的指令,則最后所尋地址為0h+010h=010h;如果把連接高3位地址線的串行口輸出改為“001”,然后仍執行尋址“010h”的指令,則所尋地址變?yōu)?0000h+010h=10010h。可見,通過改變高3位地址,我們可以分別訪問FLASH的8塊起始地址不同的扇區。每塊扇區的大小為64kb。其中起始地址為0h的第一塊扇區被用來存儲內嵌程序,其余7塊用來存儲心電數據。時鐘芯片如果能記錄下每段心電數據的采集時間,就可以方便地對心電數據進行統計分析,這十分有利于對患者的長期觀察。我們用Dallas公司生產的DS1302涓滴電流式時鐘芯片實現這一功能。 DS1302相當于一塊電子表,存儲包括年月日在內的準確時間信息。此芯片采用雙電源供電方式。當系統上電后,它由3.3V系統主電源供電;當儀器關閉后,我們用一塊3V鈕扣電池供電,以保持芯片繼續計時。當開始采集一段心電數據時,我們首先從DS1302中讀出時間信息,存儲于這段心電數據的開頭。當用Modem傳送某段心電信息時,它的時間信息首先被醫院中心站接收讀出。 另外,在待機狀態時,監護儀通過液晶顯示從時鐘芯片讀出的時間。 液晶顯示模塊我們選用精電蓬遠公司的MOBI2002圖形點陣式液晶,其分辨率為96×48。MOBI2002的驅動芯片為Philips公司的PCF8548。驅動芯片內有96×6字節的DDRAM,每個字節控制一列共8個象素點的狀態。由于這款液晶沒有自帶的字庫,因此所有數字與字母的字庫都需要我們自行設置。 這款液晶的特點是采用總線I2C控制?？偩€是Philips推出的一種二線制串行總線。兩條通訊線分別為串行數據線SDA和串行時鐘線SCL,使用時必須為每條通訊線加一個上拉電阻以保證當總線空閑時為高電平。這兩條線由C5402的HPI口模擬為通用I/O口進行控制。使用I2C總線在保證傳輸速度的同時,有效節省了系統資源。數字通訊模塊本監護儀可以利用電話網絡,通過Modem撥號將儲存的心電數據傳送給醫院的中心站。通常Modem由RS232串行口進行控制,而C5402只能輸出和接收TTL電平的信號。因此為了在C5402和Modem之間實現雙向的電平和時序轉換,我們選擇MAX3111E來完成此項功能。MAX3111E集成了一個通用異步收發器(UART)和一個有15kV靜電保護的RS232收發器。MAX3111E采用SPI串行接口,其內部的電荷泵使它通過3V電源就可以產生符合RS232電平標準的信號。UART包括晶體振蕩器和可以軟件設置的波特率發生器。我們將波特率設置為9600。我們要同時使用MAX3111E的UART和MAX232收發器,因此將UART的輸出管腳與RS232收發器的輸入管腳相連,將UART的輸入管腳與RS232收發器的輸出管腳相連(圖3)。

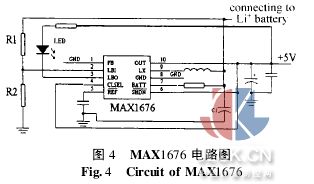

使用時,將Modem與監護儀相連,同時保證中心站端的Modem和心電接收程序處于開啟狀態,則按下監護儀上的Modem傳輸鍵,程序?qū)⒆詣訐芴栠B接,開始傳送心電數據。通過監護儀上的按鍵可以選擇傳送不同段的心電數據。 模擬通訊模塊[5]監護儀的另一種通訊方式,是把數字心電信號經過D/A轉換和電壓/頻率(V/F)轉換變成頻率電信號,然后通過特定發聲裝置將此頻率信號轉換為模擬音頻信號,最后撥通普通電話將此音頻信號傳送給醫院中心站,醫院端的相應接收設備再將聲音信號還原為心電信號。這種方式操作方便,不需要為監護儀附加特殊的通訊設備,適合短期心電數據的傳送,是Mo-dem傳送方式的有益補充。 D/A轉換芯片采用串行控制的MAX5355,其轉換精度為10位。轉換后的模擬電壓信號接入鎖相環集成芯片CD4046進行V/F轉換,成為脈沖頻率信號。最后,我們用一個三極管驅動一個壓電陶瓷蜂鳴片,將此頻率信號轉化為音頻信號。壓電陶瓷蜂鳴片是一種電-聲能轉換裝置,當在壓電陶瓷發聲元件上施加交變的電壓,發聲元會產生繞曲振動而發聲。在用戶端,將電話機話筒置于蜂鳴器上即可進行傳輸。除了用于模擬通訊,壓電陶瓷蜂鳴片還被用來在監護儀檢測到異常心電信號時發聲報警。 電源模塊整個監護儀需要多種直流電源。為了使監護儀能夠連續使用和實現便攜性,我們采用一節1 050mA時的鋰離子電池作為供電電源,并為其配備充電電路。我們采用脈沖式高效鋰離子電池充電芯片MAX1879。我們在充電電路中接入一個綠色發光二極管。在充電過程中,二極管發光;當鋰離子電池被充到95%以上時,二極管熄滅,表示充電結束。 C5402需要1.8V和3.3V混合供電,另外多種外設需要3.3V供電。我們使用TI儀器公司針對DSP而設計的電源芯片TPS767D318。此芯片集成了2個DC-DC轉換器,分別能產生3.3V和1.8V。此外,將TPS767D318的RESET管腳與C5402、液晶模塊以及閃存的復位管腳相連。當TPS767D318片內的電壓比較器發現輸出電壓不足時,其RESET被拉低,從而對以上3種器件進行復位。 模擬電路部分需要±5V供電,74HC4052需要±3.3V。+5V由PWM型DC-DC轉換器MAX1676產生。MAX1676是一款高效率、逼近型、帶有同步整流器-DC變換器,其輸入端接鋰離子電池。此芯片有低電壓檢測功能。如圖4,當LBI處的電壓低于1.3V時,LBO由高阻態變?yōu)榈碗娖健Ｎ覀兘尤胍粋€紅色二極管,當鋰離子電池的輸出電壓低于某值時,則R1、R2之間的電平低于1.3V,二極管發光,做出需要充電的提示。我們用兩個反電壓變換器MAX828分別將+5V和+3.3V轉化為-5V和-3.3V。此外,為了使壓電陶瓷蜂鳴片發出的聲強足夠大,我們使用MAX761從+5V得到+12V為其供電。

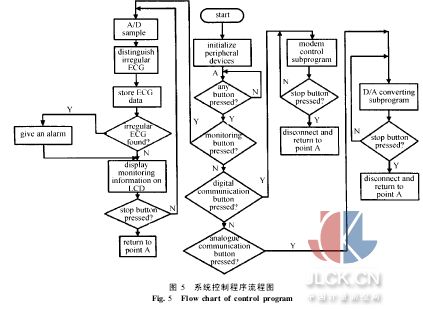

系統控制程序的設計 儀器的軟件開發系統為TI公司的XDS510軟件開發工具包。我們采用混合編程的方式,主程序用C語言編寫,控制外設的各個子程序用匯編語言編寫。各子程序可以完成相對獨立的功能,而主程序需要完成以下任務:1)初始化各功能子模塊;2)檢測用戶按鍵輸入;3)調用各子模塊的功能;4)協調分配各子模塊占用的系統資源。其系統控制流程如圖5所示。
4個外部中斷分別對應監護儀的4個控制按鈕。程序?qū)崿F(xiàn)對中斷的嵌套調用,使按鍵在不同工作狀態下也代表不同的功能選擇,就像手機按鍵一樣。心律失常的判別算法[6]嵌在系統程序中。在硬件中,沒有對心電信號進行低通濾波。 我們設計一種40階FIR低通濾波器,對心電數據進行軟件濾波。這樣既節約了硬件資源,又提高了濾波效果。 結果與討論 我們用監護儀實際采集人體的心電信號,檢測心電放大電路的效果。對于算法,通過軟件來檢測它對MIT心電數據庫的檢測準確率。我們還將實驗室的一臺機器裝上醫院中心站軟件,連接上Modem和模擬接收機,用監護儀與其進行數字通訊和模擬通訊試驗。在把監護儀充滿電后,測試了其使用時間。 各項測試結果如下: 1)經過放大和濾波處理的心電信號穩定度高,因測試者活動產生的基線漂移大大減少;高頻干擾被濾得很干凈。 2)監護儀操縱界面友好,液晶顯示清晰快捷,能夠描畫出實時心電波形,實現了對心電信號的實時采集與分析。用MIT心電數據庫進行檢驗,算法對R波的檢出率達99%以上[6]。對停搏、漏搏、心動過速、過緩能及時做出報警。 3)數字通訊中,Modem撥號成功,心電信號被成功傳播到中心站電腦上并顯示出圖形。 4)模擬通訊中,轉化為音頻的心電信號用普通電話傳給作為醫院中心站的電腦,并被成功還原為心電波形。這種方法傳輸?shù)男碾娦盘栐诒贿€原之后明顯比原始信號平滑,因為多次轉換造成了細節上的損失,但仍保存著概貌的信息。 5)由于采用大量貼片元件,設計合理,整個系統十分省電。鋰電池充滿一次電后可待機5h以上(當不使用模擬傳輸時達到此項指標,模擬傳輸模塊中的蜂鳴器耗電量大,頻繁使用會縮短待機時間)。 本監護儀在設計上主要針對家庭用戶,目前實現了4種常見的心律失常報警。下一步可以根據使用中的實際需要來調整其功能?？紤]在今后的改進中采用具有更大內部RAM的C5000系列DSP芯片,以使軟件能夠進一步擴展。擬加入對心電數據的壓縮算法,這樣閃存所能存儲的心電數據長度可超過目前的水平。也可以換用更大容量的閃存。 摘自：中國計量測控網
|
