現代戰爭中,戰場情況復雜多變,士兵的安全狀況、位置信息是指揮官、醫務兵需要掌握的重要信息。當前,對士兵的跟蹤和監測主要依靠視覺觀察和語言交流,這種方式在某些情況下會受到限制,比如士兵被部署在建筑物內或指揮官目視區域外的封閉空間中。同時,戰場上的客觀條件往往不允許士兵與指揮官通過語言交流來報告他的健康狀況、位置信息等[1]。近幾年,各國都在大力研制能適應未來戰場的武器裝備,監測士兵安全狀況的便攜式設備也成為研究重點之一。 前期我們已成功研制出了一套全數字化的野戰傷員搜救與信息管理系統[2-3],最近又進一步設計出了微型士兵狀態監測器,實現了士兵活動、姿態和心率的實時分析和識別,指揮人員或醫務兵根據上述信息準確判斷士兵的安全情況,并在必要時根據同時提供的士兵GPS信息,實現快速救護。 戰場環境應用的特殊性要求監測器體積小、重量輕、功耗低,佩帶方便、舒適,以不影響士兵作戰作業為前提。由于傳統的生理信號監測技術無法適應這種特殊要求,近年來,穿戴式技術已被應用于單兵狀態監測器的研究,實現低生理、心理負荷的監測。由美國國防部資助的喬治亞工程技術研究所研究的Smartshirt就是一個具有襯衣外觀的基本生理信息采集系統[4],是生命信息檢測技術與日常衣物融合的典型樣例。我國的俞夢孫院士、鄧親愷教授等也在研究單兵生理狀態檢測系統中取得一定成果,開發出了能檢測呼吸、心電、體溫、運動等生理參數的腰帶、背心等[4-7],為生命狀態的辨識提供方便的載體。但目前這些研究仍沿用傳統多傳感器思路,將傳感器嵌入衣服或需設計一體化的監護服,制作復雜、成本高,而有些參數如體溫對傷情評級價值有限。針對戰場環境要求與我軍實際,我們提出了一種基于單一加速度傳感器的更簡潔的設計方案———微型士兵狀態監測器,作戰前將其粘貼在士兵左胸部,檢測士兵的活動、姿態和心率,并通過Zigbee無線發送到單兵數字終端,由其融合兩類信息對士兵的身體狀況、是否受傷作出評價。 1總體設計和工作原理 加速度傳感器是監測器的核心,經過反復篩選,最后我們確定采用Freescale公司的MMA7260加速度傳感器。該型加速度傳感器能高精度測量空間方位上x、y、z三軸方向上的加速度信號,并輸出一個與加速度信號成正比的電壓信號[8]。圖1給出了加速度傳感器放置在人體左胸時的坐標模型示意圖。其中,豎直向上、水平向右、正面向前分別為x、y、z三軸的正向取向。

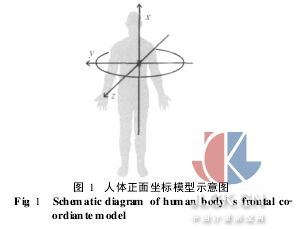

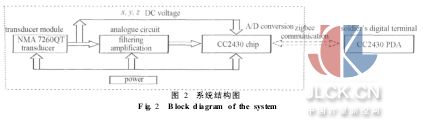

當人體處于步行、跑動等活動姿態時,將會產生x、y、z三軸方向上的速度變化,即加速度信號。很明顯,活動強度越大,速度的變化也越大越頻繁,加速度信號就越強,反之。通過對活動狀態下的三軸信號檢測分析,發現x軸方向的加速度信號對活動反應非常明顯,可用于基于閾值理論的靜止、步行、跑動姿態的判斷。此外,當士兵處于靜止姿態時,加速度傳感器z軸方向上檢測到的信號主要由心跳引起。檢測此時的加速度信號,經過相應處理和算法實現,可檢測心率的變化[9-10]。同時,重力加速度的恒定存在,可為我們檢測更詳細的士兵活動姿態提供有效幫助。通過分析重力加速度在三軸方向上的分布,我們可以直接判斷出士兵處于站立、平躺還是側臥姿態。結合同一時刻交流和直流信號,士兵狀態監測器就能較完整地反映士兵在該時段的狀態信息;在發生靜止?fàn)顟B(tài)(可能的危險狀態)時,通過心率的檢測來判斷士兵的安全情況;在需要快速救援時,利用傷員搜救與信息管理系統的GPS衛星定位系統獲取士兵當前的位置信息,有效提高救援效率。 2硬件設計 如圖2所示,整個士兵狀態監測器由活動與姿態檢測、信號放大濾波、數據采樣與無線發送幾部分組成。

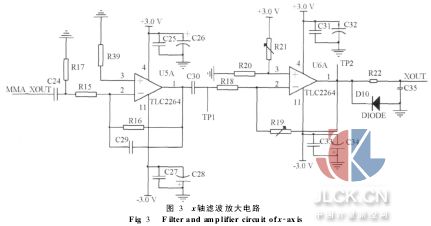

監測器的工作流程如下:MMA7260傳感器檢測三軸方向上的加速度信號,信號的直流部分直接經CC2430單片機I/O口輸入并采樣,隔直后的交流信號經由模擬電路做濾波放大處理后再輸入CC2430單片機進行采樣,采樣后的數據一并通過Zigbee無線通信發送給單兵數字終端。終端系統通過實時處理接收的數據,確定佩戴者所處的姿態與安全狀態。 2.1MMA7260傳感器 MMA7260QT是Freescale公司生產的一款表面微機械積分電容加速度傳感器,由表面微機械電容敏感元件(g-cell傳感器)和CMOS信號調節器ASIC組成[8]。它能在x、y、z三軸方向上以較高的靈敏度檢測物體在低重力水平下的墜落、傾斜、移動、震動、搖擺等物理變化, 6 mm×6 mm×1.45 mm的小巧封裝使其適合在便攜式設備中使用。 MMA7260加速度傳感器具有體積小、成本低、功耗低、高靈敏度的優異特性,這既保證了整個監測器體積小、質量輕、易佩戴,又能有效地采集運動引起的加速度信號用于人體活動、姿態和心率監測。 2. 2電源電路和模擬電路 電源電路負責向整個監測器系統中的元器件提供穩定電壓?？紤]到監測器的可穿戴性,我們選用鋰電池對整個電路供電。同時,為使數字信號和模擬信號不產生干擾,數字電路采用+3. 3 V供電,模擬電路采用±3. 0 V供電。電源電路中我們選用了低電流、DC-DC升壓轉換器MAX1797產生穩壓+3. 3 V給數字電路供電;選用低功耗、低壓差3. 0 V線性穩壓器TPS76030芯片產生+3.0 V電壓和負電壓轉換器ADM660產生-3. 0V電壓給模擬電路供電。模擬電路用作加速度信號的濾波放大處理,圖3為x軸信號處理的濾波放大電路。
從傳感器MMA7260采集的x軸加速度信號首先通過C24和R17組成的高通濾波器(截止頻率為0. 2Hz)去除極低頻信號,然后經第一級放大5倍,同時以3. 5Hz為截止頻率做低通濾波處理,消除噪聲和運動偽差等引起的干擾信號。信號傳輸?shù)降诙?jí)時,取3倍對信號繼續放大。并且,在該級對信號做電平抬升處理,抬升電壓(0. 9 V)由運放TLC2264的正輸入端輸入。后續電路中的D10、R22和C35實現去負壓和電壓保持的功能。信號經過濾波、放大、抬升、去負壓處理后輸入到單片機中進行A/D采樣。對于y軸和z軸使用的模擬電路,其原理是完全一致,只是放大倍數不相同。x、y軸信號用于靜止、步行、跑動姿態檢測,放大倍數較低,15倍左右; z軸信號用于靜止?fàn)顟B(tài)時心率的檢測,放大倍數較高,200倍左右。 2.3A /D轉換和Zigbee通信模塊 信號經模擬電路濾波放大處理后,送單片機進行采樣。本次設計選用的采樣芯片CC2430集微處理器和無線發送功能于一身,其完成的工作包括:采集放大器輸出的加速度信號,采樣頻率為50Hz;將采集數據無線發送到單兵數字終端。CC2430是Chipcon公司推出的用來實現嵌入式Zigbee應用的片上系統,支持2. 4 GHz IEEE802. 15. 4/Zigbee協議。它是一顆真正的系統芯片CMOS解決方案,這種方案能夠提高性能并滿足以Zigbee為基礎的2. 4 GHz ISM波段應用對低成本、低功耗的要求。另外, CC2430結合了1個8位增強型8051控制器,具有32/64/128 Kb可編程閃存和8 Kb RAM,還包含模擬數字轉換器(ADC)、AES128協同處理器以及21個可編程I/O引腳[11]。 CC2430采用的是近距離的Zigbee無線通信技術,表1列出了它與其他主要無線傳輸技術的參數比較。
從表中我們可以看出, Zigbee技術在便攜式系統中應用的技術優勢:低功耗、低成本、理想的傳輸距離等。CC2430以0. 18μm CMOS工藝制成,性能穩定、功耗低,可確保短距離通信的有效性和可靠性,支持高數據率下的多點對多點的快速組網,適于配置在單兵作戰系統中。Zigbee技術的通信質量和成本優勢,是我們選擇CC2430的重要原因。 3軟件設計 軟件系統設計主要包括兩個部分:數據A/D轉換,Zigbee無線通信和士兵活動、姿態判斷和心率檢測。 CC2430芯片的8051內核要控制MMA7260處于休眠或工作狀態,選用P0. 4口作為驅動信號輸出口;模擬數據的A/D轉換,選用P0. 0 ~P0. 2、P0. 5~P0. 7口作為x、y、z三軸數據直流、交流下的數據輸入口。模數轉換通過芯片自帶的ADC12模數轉換器完成,采用定時中斷方式,采樣頻率為50 Hz。士兵活動、姿態判斷和心率檢測由單兵數字終端完成。活動與姿態軟件流程如圖4所示。
根據圖4的流程和重力加速度在x、y、z某一軸上的分布,就可以實現詳細的士兵活動狀態判斷。在靜止情況下,系統加速度傳感器檢測的信號主要由心跳引起,對此時的信號做算法處理,可有效檢測士兵的心率。在模擬電路中,我們分別采用0. 2 Hz、3 Hz作為濾波器的高通、低通截止頻率對z軸信號進行濾波,并采用兩級放大電路將信號放大200倍。圖5所示的流程圖即為z軸信號硬件處理之后的軟件處理。如圖中流程所示,以當前時間點為截止時間,取60 s的z軸采樣數據保存到數組中,然后初始化心率變量c、固定閾值thr、變量指針P;接著將采樣數據做差分運算后與閾值thr比較,當變量大于閾值時,我們認為檢測到一次心跳的峰值,同時將指針后移30個地址單位,再將新變量與閾值比較;如果變量不大于閾值,將指針后移一個地址單位指向新變量。60 s數據檢測完畢時,輸出心率變量c。 4實驗驗證 根據以上設計完成的士兵狀態監測器,結構上設計成“藥貼”方式粘貼在人體左胸部,下面分別介紹活動狀態檢測和心率檢測的實驗情況。 4. 1士兵活動狀態檢測 戰場上的士兵活動狀態總體上不外乎靜止、步行、跑動3種,各自可以根據強度大小劃分更細致。步行和跑動屬于較高強度的運動姿態,我們使用x軸數據可以識別它們,如圖6所示。 圖6中是10 s靜止站立、10 s步行、10 s跑動、10 s步行、10 s靜止站立連續運動姿態下的數據波形圖。我們觀察圖中波形,可以發現數據偏離平均數的程度由小到大依次為:靜止<步行<跑動。由于3種姿態下的數據離散程度具有非常明顯的差異,所以我們選用描述數據離散程度的標準差來識別這3種姿態。 將計算得到的當前樣本標準差s與低強度步行和低強度跑動時的標準差s1、s2相比較,我們就可以區分靜止、步行、跑動姿態,判斷流程如圖4中所示。同時,檢測重力加速度在x、y、z軸上的分布,可以分析出士兵更詳細的姿態,如直立(行走、跑動)、匍匐(平躺、側臥)前行、或靜止(平躺、側臥、仰臥)[12]。 表2列出了對6位年齡在20~30歲之間的受試者的檢測結果(每位受試者接受10組檢測,每組測試時間為30 s)。 表2列出了6位受試者活動狀態的檢測結果,表中數字是檢測結果與實際姿態相符合的次數。其中,受試者A、D為男性,受試者E和F為女性。每位受試者接受10組姿態檢測,分別為靜止、步行、跑動各3組、4組、3組。根據程序設計流程圖,每3 s進行進行1次姿態識別,即每組30s時間內進行10次識別輸出。除了受試者E的識別正確率為98%以外,其余受試者的識別正確率都為100%。我們通過分析受試者E的跑動數據發現,在這兩次錯誤識別中,受試者E的跑動強度很低,與步行的加速度信號相似,引起系統的錯誤識別。對于戰場環境下的士兵來說,其運動的強度通常較大,而且很低強度的跑動和步行的區分意義也不大,故這種錯誤識別不會影響系統對士兵狀態的監測。

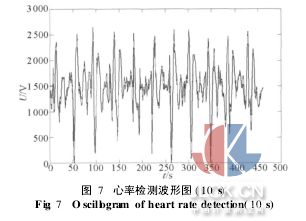

4·2心率檢測 當士兵處于靜止?fàn)顟B(tài),特別是士兵長時間保持非活動姿態時,這往往意味著士兵的安全處境不容樂觀。利用加速度傳感器高靈敏度的特性我們進行了心率檢測的設計(圖7),輔助指揮員、醫務兵識別士兵的安全狀況。 圖7是受試者保持靜止站立姿態下檢測的10 s鐘心跳數據波形圖,我們可以清晰地識別出這11次心跳。每次心跳過程都伴隨有一個尖脈沖,代表一次心臟搏動。由此我們得出:只要對加速度檢測的z軸信號進行合理的濾波放大處理,我們可以有效地計算出士兵的心率。當士兵處于靜止?fàn)顟B(tài)(站立、平躺、側臥)時,如果心率處于正常值變化范圍,我們可以認為士兵是處在戰略性靜止中,比如隱蔽、觀察敵情;當士兵心率很低時,指揮官和醫務兵就有必要進一步判斷士兵是否處于危險狀態中。對處在危險狀態下(負傷)的士兵,醫務兵可以根據GPS系統提供的士兵位置信息,實施快速救援。 我們對進行姿態檢測的6名受試者同時進行了心率檢測,每名受試者的檢測時間為300 s。在這300 s時間內,前60 s數據進行1次心率檢測;當時間大于60 s后,每隔10 s檢測1次心率,即300 s內進行25次心率檢測。受試者A的心率檢測數據為: {71, 71, 71, 70, 71, 72, 70, 68, 71, 71,72, 71, 70, 71, 70, 71, 72, 71, 69, 71, 71, 70, 70, 71,71}。與同時進行的ECG檢測的心率71次相比較,心率檢測的大體范圍是一致的,在(71±2)范圍內波動。我們認為檢測的心率在(±1)范圍內為有效,受試者A、F的心率檢測有效率分別為92%, 92%, 96%, 92%, 92%, 92%。從整個實驗結果來看,心率檢測不能達到每次都完全正確(以ECG檢測的心率為標準),但是誤差范圍是可控的,沒有出現心率檢測值出現很大偏差的情況。實驗結果表明,設計的士兵狀態監測器對活動姿態檢測和靜止(危險)情況下心率的檢測都能達到預期效果。 5結論 采用單一加速度傳感器設計的士兵狀態監測器滿足了穿戴式技術對系統的要求:結構簡單、體較小、功耗低、長時間實時監測等。整個監測器的體積僅為42 mm×31 mm×12 mm,重量?jī)H為100g(含電池),結構設計成“藥貼”形式,佩戴在士兵身上不會影響士兵的正常運動。此外,采用低功耗的CC2430芯片實現Zigbee通信,使監測器即使在電池供電下仍能保持長時間的工作狀態。經過實驗驗證,該監測器能夠正確采集和傳輸加速度信號,不斷更新數據信息,實時檢測士兵狀態和心率,較好滿足監測士兵狀態的任務。由于采用的加速度傳感器量程為1. 5 g,本監測器目前還不能準確檢測緩慢的呼吸活動,以后我們將尋找更靈敏的加速度傳感器來研究突破。在數據處理的算法上,還可以進行深入研究,找出加速度信號處理的最佳算法,實現活動、心率等的更準確檢測?？偟膩?lái)說,我們研制的士兵狀態監測器能較好滿足士兵狀態實時監護的需要,為指揮官和醫務兵提供士兵的狀態信息,將成為野戰傷員搜救與信息管理系統的一個重要組成部分。 摘自：中國計量測控網
|
