阻抗容積圖,通常稱為阻抗血流圖或電阻圖等[1],即給人體被檢部位通過一種無損傷的微弱高頻電流,檢測二電極間的器官阻抗的綜合變化,來測定體液的生物阻抗與循環功能和血流動力學變化的生物物理方法。這是一種簡便的、無創傷性檢查方法。國外從三十年代開始,在基礎醫學、實驗醫學及臨床醫學等方面的應用日漸廣泛,成為一種估量心動周期時機體各部位搏動性血液供應的生物物理方法之一,近年來頗受重視。我國科技工作者從六十年代開始這方面的研究工作。 目前阻抗容積圖的測量方法有二種,電橋式二電極法和直接式四電極法,后者克服了電極接觸電阻的影響,且儀器操作簡便。發展應用較快。近幾年來又發展了導納法測量技術,目的是克服基礎阻抗對計算公式的影響。但以上這些儀器多數為單通道形式,對于同時要測量?jī)蓚€(gè)部位阻抗容積圖時就比較困難,國內有些雙路阻抗測量?jī)x,多為四電極法,公用恒流源,通過開關切換測量電極實現,而且測量時對環境和被測對象要求較嚴。我們根據科研工作的需要,研制了應用于特殊實驗室的腦阻抗容積圖測量?jī)x。 由于測量的環境特殊,不允許在腦部放置更多的電極,而且腦部電場分布不均勻,作二邊對照檢查,需二路同步測量,據有關的資料介紹,由于頭部的電生理不對稱而產生電流線的不對稱,此時用四電極法測量不太合適[1]。為此,作為監測,提出應用二電極的方法。但電橋式二電極法,作二路同步測量,既有操作上調平衡的麻煩,又有互相干擾的問題。為此,我們通過多次實驗探索,應用他激式雙向恒流源的技術,使二個電極既是源電極又是測量電極,實現一種新的兩電極測量法技術。同時采用內同步開關切換的辦法,解決了二路信號同步測量的問題?？紤]到儀器的通用性,又增加了從二電極法轉換成四電極法的電路,使該儀器成為多用途的阻抗容積圖測量?jī)x。同時,我們采取了浮地隔離措施,使儀器使用安全可靠。該儀器可以應用于普通的臨床醫學和醫學科研實驗中。 主要功能和技術指標 二路浮地隔離式阻抗測量放大器a.單路工作或二路同時工作方式可任選,二極法、四極法可任選擇; b.采用的恒流源為50 kHz正弦波,分為0.5 mA、1 mA、2 mA 3檔; c.每路輸出信號:基礎阻抗Z0,阻抗變化量△Z0,及其微分波dZ/dt。 一路浮地隔離式心電放大器電路增益分為1000, 1500, 2000三檔。 軟件功能采用菜單式界面,實時采集、顯示、存貯5路信號波形數據,實驗時每次存貯數據時間可自選,最長5 min。數據自動分析并實時顯示:心輸出量(CO)、主波幅相對比值(Hi/H0)、心率(HR)、實驗時間(Time)等主要參數,并具有報警予置功能。 硬件描述 整個儀器系統由測量電路、A/D板、計算機、顯示器、打印機等組成,如圖1所示,也可以增加多筆記錄儀,供不同的需要。

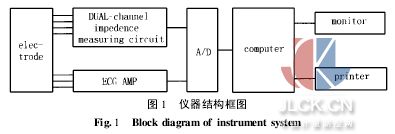

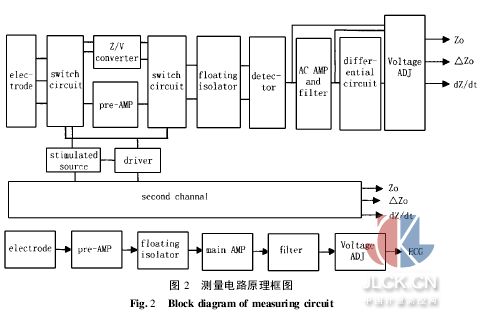

儀器的測量電路原理框圖如圖2所示。 本儀器測量電路由二路阻抗測量放大器電路、一路心電放大器電路組成。阻抗測量電路,采用可變的他激式雙向恒流源組成的阻抗/電壓變換器,由激勵源產生50 kHz正弦波,激勵恒流源(通過選擇基準電阻)產生0.5 mA、1 mA、2 mA的電流,該恒流源的二個電極,既是恒流源的發射與接收電極,同時又是測量電極,而且調整極為方便。測量的輸出信號經變壓器隔離(實現浮地隔離),耦合到檢波電路。檢波電路由四運放組成全波整流形式,其輸出分二路、一路作為Z0值輸出,另一路經交流耦合到△Z放大器,并設有增益控制,將△Z信號放大,并通過適當?shù)臑V波電路輸出,同時該信號通過微分電路,得到dZ/dt波形,每一路的幾種參數輸出級均由運放組成的電平可調輸出級,既降低輸出阻抗,又可以適應不同的A/D變換器對電平的要求。二路阻抗放大器同步測量是通過模擬開關切換控制實現的,因?yàn)樯硇盘?hào)變化相對講是緩慢的,我們采用內同步技術,即用恒流源的激勵源信號,通過10分頻,整形后得到5 kHz的切換控制方波信號,經過驅動器控制電路中同步模擬開關電路,切換通往兩個恒流源的激勵信號,使兩個恒流源分時工作,由于控制信號與激勵源信號是同步的,所以二路開關切換的波形干凈整齊,二路間無任何串?dāng)_,這樣就實現了二路快速切換達到準同步工作,同時也可控制開關信號,實現任選其中一路工作或二路同時工作的功能。用同樣的方法,通過開關切換,將恒流源的二電極只作源電極,另外加二電極,作為測量電極,通過前置放大器,輸入到檢波電路,實現四電極法測量。經過實際使用,這種轉換方式是切實可行的。 阻抗容積圖的參數分析、需由心電波作參考,為此,我們?cè)趦x器中加入一路心電放大器電路,該放大器由AD620作為輸入前置放大器,其輸入阻抗和共模抑制比都很高。通過雙光耦合電路(TLP-52),實現浮地隔離后由四運放組成的主放大器及50 Hz濾波器電路及輸出電平調節電路,進一步改善了抗干擾性能和適應性。 軟件功能描述 本系統軟件包括4個主要的功能塊,分別為病歷管理、數據采集、數據分析和參數設定,以菜單形式,通過人-機對話實現操作?；竟δ苋鐖D3所示?，F(xiàn)按軟件工作順序作一簡單介紹。

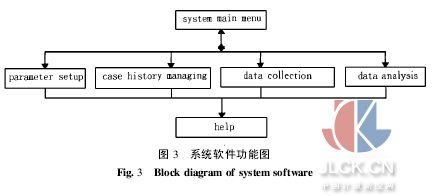

系統主菜單在計算機屏上顯示“參數設定、病歷管理、數據采集、數據分析、幫助信息及退出系統”等模塊,根據需要進行選擇。 參數設定設定本次操作的功能環境的常規參數,報警的閾值:采樣時間、采樣率、基礎阻抗Z0、電極距離L、電阻率ρ、體表面積,增益大小等,為數據的采集和分析提供基本數據。 病歷管理可以創建新的病歷,修改原有病歷:姓名,病歷號,年齡,性別等,本軟件還可將病歷庫中一個病歷名及相應的數據文件拷貝到軟盤中去,也可從軟盤中拷入機器中。 數據采集按設置的采樣率,本系統可同時采集5路信號,實時顯示波形,在屏幕下方,有實時動態顯示主要的數據(參數)并以Show表示采樣狀態,只是對波形實時顯示(相當于示波器),按空格鍵后,系統進入初始化狀態(INI-TIAL),系統自動進入監測(DETECT)狀,此時,屏下方出現CO,HR,Hi/Ho,Time等參數,當需要記錄時按回車鍵,進入存貯狀態,開始將數據存入硬盤,在屏的右下角Time顯示存貯的時間。存貯后按ESC鍵結束數據的采集,回到主菜單。 數據分析數據分析屏上分二個區域,波形區和數據區?？捎米?、右箭頭鍵前后翻頁,找到滿意的一頁波形。用+-鍵放大,縮小波形的高度。按F4鍵出現+號,可人工選擇特征點分析完后,可打印輸出:當頁波形,當頁數據及分析結果。分析數據的數目和內容根據要求可以設定編制。 退出系統,返回DOS狀態。 結果與討論 本儀器硬件和軟件上各自采取多種技術,實現技術要求。在實驗室條件下,模擬各種活動,儀器可靠工作,我們用雙路二極法同步記錄了某被試者目測訓練雙側腦阻抗圖(見圖4),記錄的波形清晰,符合應用要求。
作為阻抗容積圖儀,該儀器不僅可以用于腦阻抗測量,還可用于心、肺、肢體等部位的血流容積波測量研究。儀器用于小循環心功能檢測的技術研究,通過檢測軟件的算法研究,在去除呼吸波干擾方面并取得了一些初步的成果(見圖5),其中肺阻1(IPG1)為有呼吸干擾右胸肺阻圖,肺阻2(IPG2)為去除呼吸干擾后基線平穩的右胸肺阻圖。目前,對電極的形狀、大小、位置等,有待進一步研究。以適應航天科研特殊環境的要求和臨床開發應用。 摘自：中國計量測控網
|
