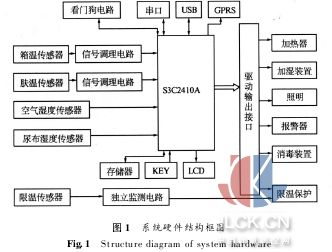

引言 新生兒的體溫調節功能尚不完善,對新生兒特別是極低體重嬰兒進行有效護理的最重要措施之一是保持一個最適宜的環境[1].現代生物醫學大量資料證明,可以配備一個溫暖的環境,降低直接或間接寒冷應激反應引起新生兒的發病率和死亡率,從而有效地保障新生兒的成活率.嬰兒保溫箱能夠為新生兒創造一個空氣潔凈、溫濕度適宜的舒適環境,從而避免嬰兒受感染,增強其機體抵抗力,保障嬰兒發育成長[2].傳統的嬰兒保溫箱存在以下3個缺點:1)缺少消毒控制電路;2)缺少尿床監測[3];3)單純的PID控制很難滿足性能要求. 針對傳統控制設備控制精度不高的問題進行了改進,以嬰兒保溫箱的溫濕度控制系統為載體完成數據信號的采集和處理,核心采用32位S3C2410A單片機,模擬前端采用S3C2410A本身自帶的10位A/D轉換器,并配合LM35集成溫度傳感器和濕度傳感器HS1101,驅動加熱部分采用目前先進的繼電器調溫電路,以液晶顯示模塊作為顯示單元,完成對溫濕度信號的采樣,實現對溫濕度的控制,使得本監護系統基本實現了高精度和數字化. 1系統硬件結構設計 系統中CPU采用Samsung公司的S3C2410A,S3C2410A采用了ARM920T內核,0.18 m工藝的CMOS標準宏單元和存儲器單元,支持ARM/Thumb(32/16)雙指令集,采用哈佛結構和5級整數流水線,而且它擁有內置的10位AD,因此系統在數據采集部分不需要再額外擴展AD.S3C2410A擁有MMU(內存管理單元),可支持Linux等操作系統,易于系統功能的擴充與完善.通過提供一系列完整的系統外圍設備,S3C2410A不僅大大減少了整個系統的成本,消除了為系統配置額外器件的需要,而且S3C2410A的微型、低功耗、高性能的特點也是選用其作為CPU的主要原因. 整個監護系統包括:數據采集模塊,存儲模塊,通訊模塊,人機接口模塊和驅動控制模塊.如圖1所示.在數據采集模塊中,溫度信號采用2個LM35集成溫度傳感器采集,分別置于箱內壁和嬰兒的腹部(臍旁)[4],用于檢測箱內溫度和嬰兒皮膚溫度,信號經放大器送入S3C2410A進行處理.系統對溫度信號進行檢測與分析,并將溫度實時顯示在LCD上.當箱內溫度低于設定溫度時候自動觸發驅動加熱裝置進行加熱,而且一旦嬰兒出現超低溫或者超高溫,或者箱內溫度出現超高溫時候,系統自動觸發報警裝置進行報警.濕度信號采用2個HS1101濕度傳感器采集,分別置于箱內和嬰兒尿布下方,用于檢測空氣濕度和嬰兒是否尿床,然后將信號送入S3C2410A進行處理.系統對濕度信號進行檢測和分析,將空氣濕度信號實時顯示在LCD上.一旦嬰兒尿床,立即報警;一旦空氣濕度低于設定濕度,系統立即啟動超聲霧化加濕裝置進行加濕. 系統配有非易失性存儲器,運行時所設定的參數停電時仍可以保留.在計算機系統之外,另外設立一個獨立的超溫監控電路,防范當單片機系統意外損壞時還有第二重安全保護電路起作用.在空氣過濾器和送風裝置之間又增設一個空氣過濾消毒裝置,通過軟件控制該裝置的消毒時間,可以將進入箱體內的空氣進行消毒.系統通過USB接口與計算機進行數據傳輸.
2控制算法 監護系統采取溫度、濕度相對獨立控制方式.濕度采取經典PID控制算法.嬰兒保溫箱對溫度信號要求進行高精度控制,因此,結合傳統PID控制器在工作點附近的理想線性特性,及模糊控制無須建立被控對象的數學模型,在偏離工作點的區域可明顯改善控制的動態性能,對噪聲也有較強的抑制能力,魯棒性較好的特性,溫度采取Fuzzy控制器與PID控制器并行工作的模糊PID策略[5]進行控制. 溫度控制算法采用FUZZY-PID控制,原理如圖2所示,基本思想是結合PID控制器與模糊控制器的優點,采用2者的并聯方式,大偏差采用模糊控制,小偏差則采用PID控制,既提高了控制精度,又消除了極限環振蕩,實現了最佳控制,并且這種控制器具有響應快,穩態精度高,使用方便的特點. 濕度控制算法采用增量式數字PID控制.濕度變化是個緩慢的過程,若單純采用PID控制,調節時間長,控制效率低.因此,對加濕電路,使用增量式PID控制算法控制霧化發生器.增量式數字PID控制算法為:
式中,u(k)為k時刻的輸入量,u(k-1)為k-1時刻的輸入量;Δu(k)為輸入調節量,kP,ki,kd分別為比例系數,積分系數,微分系數,e(k)為當前時刻的濕度與濕度設定值差,e(k-1)為上次采樣時刻的濕度與濕度設定值差,e(k-2)為上上次之差. 3系統軟件結構設計 系統軟件是在Linux嵌入式操作系統下進行編程實現的,程序采取模塊化設計[6],包括主程序模塊,發送中斷服務程序模塊,接收中斷服務程序模塊,數據采集程序模塊,數據處理程序模塊5部分.每個模塊都具有一定的功能,有的模塊還包含一些子模塊,既相互獨立又相互聯系,低級模塊可以被高級模塊調用.該系統具有如下特點: (1)將實時箱溫值、膚溫值、設定值及動態溫升速率作為基本參數,建立相應的溫控數學模型,通過相應的算法,確定動態溫控參數和溫控方式,實現溫控智能化. (2)由軟件以脈寬調制方式(PWM)對加熱系統實現加熱功率的調節,減少熱慣性造成的箱溫波動,提高溫控精度. (3)對溫度、濕度采樣進行數字化濾波,提高數據采樣的可行性. (4)對動態故障實時自我診斷,并把故障識別定位到傳感器、斷電器等關鍵器件. 4系統的抗干擾性 為了加強系統的穩定性,提高其抗干擾能力,在軟件和硬件上都采取了相應的措施.外圍電路采用固態繼電器來控制加熱、加濕和消毒裝置,由于固態繼電器是以可控硅做輸出的器件,所以避免了大電流信號對系統的干擾.增加了“看門狗”芯片,設定好復位時間后它可以在程序“跑飛”的情況下給單片機復位. 軟件設計方面,采集溫度數據時為了防止偶然的干擾使采集到的信號發生偏差,采用了數值濾波的方法.為防止單片機RAM的重要數據在受干擾時被沖毀,程序中把相應的數據做了備份,存入片外的非易失存儲器中,并在系統下次復位后恢復數據. 5實驗結果及分析 系統經過反復性連續運行的可靠性試驗,最終確定了控制算法的參數.特別是針對溫度控制而言,當系統施加設定值升溫時,在25~38℃范圍內最大動態誤差小于±1℃,穩態誤差小于±2℃,系統運行狀況良好.典型溫控響應曲線如圖3所示,系統穩定溫度為37.5℃,可以較為清楚地看到系統在啟動約20 s后,溫度即達到37.5℃的穩定狀態.監護系統在硬件和軟件方面都對傳統的嬰兒保溫箱做了改進.在系統中增加了尿床監測模塊,內置消毒裝置等.控制方案更加科學合理,性能穩定,功能完善,成本低廉,實際效果理想.
