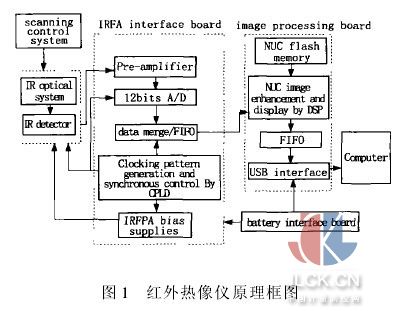

1引言 長線列紅外焦平面探測器是高分辨率航空、航天遙感成像的關鍵元部件。為了研究長線列探測器用于系統設計時所需要解決的關鍵技術,我們研制了一臺基于長線列MCT1024成像儀器。 通常熱像儀采用的是ISA總線或PCI總線插卡[1],這種插卡方式由于其拆裝不方便,甚至?xí)斐捎布p壞,這就不得不使我們在設計成像儀時考慮使用插拔方式更為靈活的接口方式來實現數據采集的處理與計算機的實時通訊。對于本成像儀器,如果采用12位數字信號,每秒12Mbit因而USB1.0不能達到要求,故可選用USB2.0作為數據傳輸接口。本文介紹了一個完整的系統設計與實現,為MCT1024構建了一個實現平臺,其設計思想對其它的高速數據采集系統有一定的借鑒意義。 2系統組成和工作原理 系統原理框圖如圖1。由光學系統所成的像通過MCT1024探測器轉換成電信號。由于MCT1024探測器各陣元的信號分別通過奇列輸出端和偶列輸出端移位輸出,所以四路信號分別對應前放單元。圖中只畫出一路。經過整合后的數據送入緩存FIFO。FIFO中的數據由USB接口單元送出,通過該單元的處理,所采集到的數據發送到計算機進一步處理,顯示,存儲等。

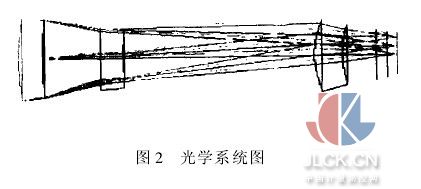

3光學系統 運用高斯光學和像差理論進行紅外光學系統的整體設計,得到了低像差的同軸透射式光學系統。自行研制的同軸透射式光學系統如圖2所示。

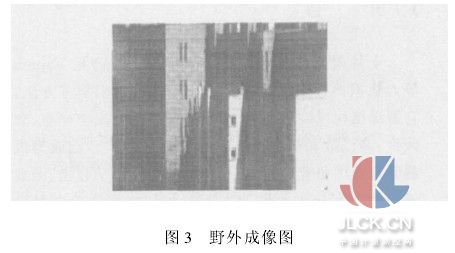

4關鍵電路設計 4.1前置放大電路 為了得到最佳的動態范圍和中心探測率,避免不必要的噪聲,電信號的放大濾波采用低噪聲寬帶放大器來實現。根據本系統的特點,綜合考慮信號帶寬和信噪比,濾波器的中心頻率設計為1MHz,耦合方式采用直接耦合。 4.2數據緩存(FIFO)電路 FIFO采用CY7C4245,存儲量為4KX18,并具有高速、低功耗,可同步、異步讀寫操作等性能,滿足本系統對存儲量、讀寫方式和速度的要求。寫操作的有關時序由CPLD提供,讀操作的有關時序由USB接口單元提供。 4.3USB接口單元 USB接口單元采用128腳封裝的CY7C68013-128TQPF,EZ-USB FX2 USB外設微控制器芯片。該芯片兼容USB2.0和USB1.0規范,并對(High-speed)、全速(Full-speed)、低速(Low-speed)三種工作模式兼容[2]。根據本系統的情況,計算機作為顯示處理終端使用時,USB總線專門供數據傳輸使用,為此我們選用批量傳輸方式,以獲取最大的低輸速率。 4.4非均勻校正電路 紅外圖像處理電路主要包括錯位校正、非均勻校正、失效元檢測及補償、圖像增強和圖像顯示。我們選用TI公司的數字信號處理器(DSP)TMS320VC5409完成紅外圖像處理。本成像儀采用基于場景的兩點校正法[2]。 4.5驅動程序設計 開發USB設備驅動程序,通常采用驅動程序開發包Driver Works和2000DDK。Driver Works提供的驅動向?qū)?可根據用戶的需要,自動生成代碼框架。減少了開發的難度,縮短了開發的周期,對其進行適當修改后,用DDK編譯成所需的驅動程序即可。 5實驗與結論 作者利用國產的帶讀出電路1024元短波MCT紅外焦平面器件成功研制了國內第一臺具有自主知識產權的紅外掃熱像儀。該成像儀在野外成像如圖3(非均勻校正后的圖像)。文中所提出的基于MCT1024X1短波紅外熱像儀的系統設計思想,以及在設計中的一些關鍵技術問題的解決方法這對于推動國內紅外熱像儀的研究與應用具有重要意義。
