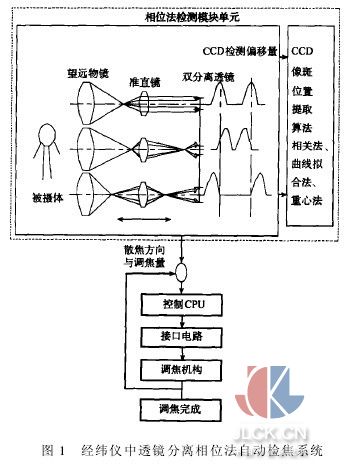

1引言 自動檢調焦技術是70年代以后發展起來的最為活躍的現代照相技術領域之一,特別是微電子學工藝突破性的技術發展,為自動檢調焦技術的發展創造了極為有利的條件。透鏡分離相位檢焦方法已經為canon等公司生產的數碼相機所普遍采用,整個系統調焦精度高。光電經緯儀在對目標進行跟蹤測量過程中,目標與設備的相對距離不斷地發生變化,因而造成目標像面的離焦,影響了成像質量?，F(xiàn)在諸多經緯儀是由雷達或激光測距機送來的距離信息電壓來控制調焦機構自動調焦的。相位法自動檢調焦技術根據檢測像的偏移量實現自動調焦,其在經緯儀中的應用使被測目標自動清晰成像,使經緯儀的自動化功能更加完善。 2相位法自動檢調焦技術在經緯儀中的應用 經緯儀自動調焦系統[1],系采用放置在望遠光路中的準直鏡進行自動調焦:當目標在無窮遠位置時,準直鏡做調焦元件是將其前焦點置于望遠系統的第一焦面上,而當目標是在有限距離時,目標像面就離開第一焦面,只要將準直物鏡沿軸線移動,使其前焦點離開第一焦面而落在目標像面上,此時目標光線經過準直物鏡變成平行光,然后經過變倍物鏡成像于第二像面,準直鏡前焦點離開目標像面的距離,反映在第二像面上就是離焦量。由此可見,準直物鏡移動只要前焦點落在目標像面上,后面為平行光對后面的光路無影響。

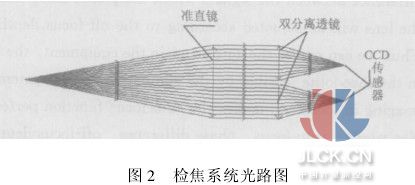

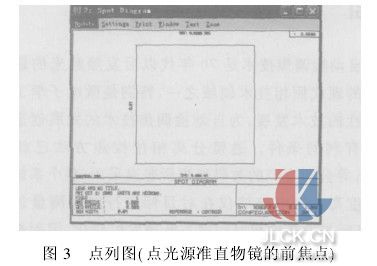

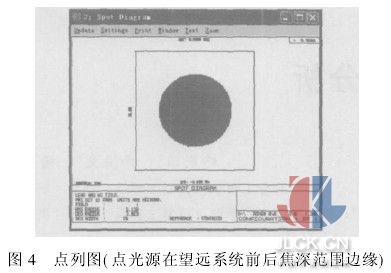

通過準直鏡頭的光束經平面反射鏡反射后進入自動檢焦系統。為方便起見,不考慮平面反射鏡。通過準直鏡頭的光束經雙分離透鏡后被分成兩個部分,在CCD傳感器上成像。光束成像后對比度最高的地方稱為像的脈沖,或稱相位,像的脈沖間距叫做相位差。當調焦準確時,經過分離鏡片生成的兩束光線投影在CCD上的距離是一定的,作為焦點檢測的基準。用AB來表示作為CCD上兩光斑的位置的基準。當調焦不準時,有兩種可能性。一種是準直鏡前焦點在目標像面之前。此時受光的CCD上兩光斑的位置之間的距離短于AB;另一種情況是準直鏡前焦點在目標像面之后,此時受光的CCD上兩光斑的位置之間的距離長于AB,根據受光的CCD上光斑的位置之間的距離,就能鑒別出焦點是否準確。只要測出這個偏移量,就能檢測出焦點的偏離狀態。根據CCD上兩光斑的位置的距離與AB的差值,即檢測相位差的變化量,經過轉換電路和模擬/數字轉換電路,再送入系統的CPU中央處理單元,CPU按照設定的程序,可計算出準直鏡前焦點離開第一像面的距離,以及散焦[2]方向。準直鏡的移動量就是根據這種相位差的變化量來確定相應的電壓信號,按一定的函數關系,由一套系統自動控制的。 3光學系統ZEMAX模擬分析及結果[3] 經緯儀的自動調焦精度指當輸入準直鏡前焦點離開目標像面的距離信號時,伺服系統調整后,反映在第二像面上就是離焦量,這樣調焦精度取決于第一像面的焦深,Δd可按下公式計算Δd=±4λf20/D20(λ為光波波長;f0為第一像面的焦距;D0為入瞳孔徑)Δd一般在0.14左右,調焦精度取其1/5左右,0.0220.03mm。通過簡單的計算,選擇合適的鏡頭數據,可以滿足整個檢焦系統的景深[4]在望遠物鏡的一半焦深范圍之內的精度要求。 利用ZEMAX進行系統的性能仿真,下面是—經緯儀準直物鏡和雙分離透鏡部分仿真(如圖2,圖中省略望遠物鏡采用理想鏡頭進行設計),取鏡頭參數滿足自動調焦精度條件,假設點光源在準直物鏡的前焦點上,經理想鏡頭后,CCD傳感器上的spot diagram,移動點光源在望遠系統的前后焦深范圍邊緣,CCD傳感器上的spot diagram為一個像素,如圖3、圖4仿真證明滿足精度要求。

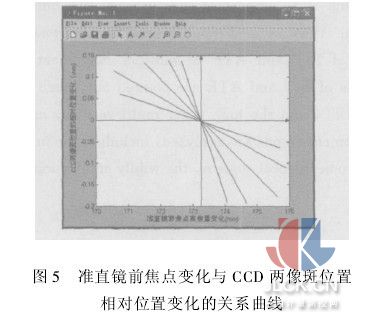

在焦點附近放置點光源,移動照亮的±2°視場大小的物體,觀察spot diagram質心的變化量作為CCD輸出信號之間相位差獲得像的相對偏移量,輸入MATLAB,如圖5所示,由于利用理想透鏡參數進行仿真,所以光路近為近軸光學,結果近似為一條直線,但是實際情況由于像差和制造誤差的影響實際情況會有所不同。不同的雙分離透鏡參數對應不同的關系曲線,從而可以根據需求和實際制造要求,選擇合適雙分離透鏡參數滿足不同的調焦精度要求,圖中所示曲線1代表F數為8,焦距為140mm的雙分離透鏡,隨著焦距的增大,曲線靠近Y軸,反之,則遠離。
在實際信號中[5],還有許多的噪聲疊加在信號上(AF系統所成光學像必須含有20至50左右像素,像素過少的話,在離焦較大時會影響AF光學像的變位運算處理),根據CCD圖像傳感器對圖像強度分布信息進行處理:目前比較常用的CCD像點位置提取算法有相關法[6]、曲線擬合法和重心法,均可達到亞像元分辨率。實際應用中,主要根據計算量及精度要求來選擇軟件細分算法。 4總結 經緯儀中相位法自動檢調焦系統所能達到的精度根據系統所選器件參數以及制造技術的不同而有所不同,對于檢焦系統景深滿足望遠系統焦深范圍內條件的調焦系統基本上能達到上面提到的精度要求。本文就相位法自動檢調焦技術在經緯儀中的應用提供了理論研究,隨著CCD面陣傳感器提取精度的提高,通過雙分離透鏡參數的合理設置以及實驗裝置的可行化,為經緯儀自動檢調焦功能的實用化提供了基礎。 摘自：中國計量測控網
|
