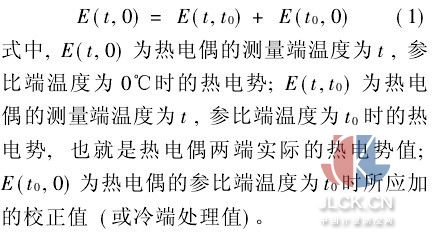

1前言 大家知道,熱電偶是基于物體的熱電效應,把溫度信號轉換成電壓信號。這種通過熱電偶測溫不僅可遠距離傳遞和記錄,也可集中檢測和控制。雖然其優點很多,但在實際使用時,必須要解決其冷端的補償問題。若處理不好將對測量結果帶來嚴重影響。由熱電偶的作用原理可知,熱電偶的熱電勢的大小,不僅與測量端的溫度有關,而且與參比端(冷端)的溫度有關。寫成函數式為:

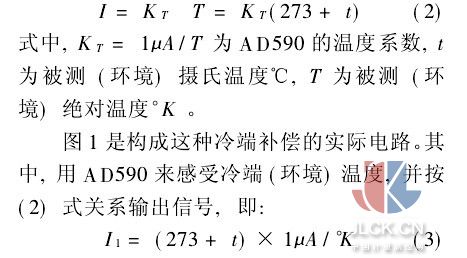

對冷端處理,通常有電路補償法和計算法兩種。本文介紹在實際中所使用的二種高精度補償方法。 2冷端處理措施 2.1用AD590對冷端的處理 AD590是一種集成型溫度電流傳感器。其電源電壓為3～30V,測溫范圍為-55～150℃,輸出電流I與溫度T成正比關系,即:

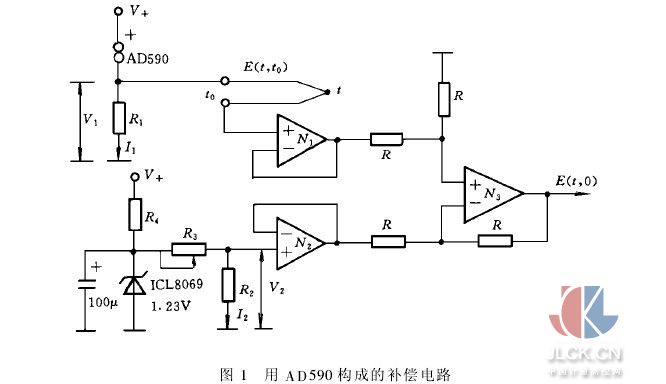

I1通過R1所形成的電壓V1,即為與絕對溫度相對應的冷端補償電壓。為了使其轉化為以攝氏溫度相對應的補償電壓,電路從N2的正端引入V2回路,通過調整R3使I2=273μA。電路中,選取R1=R2=R0(R0在數值上等于熱電偶的Seebeck系數)。這樣與對應于攝氏溫度的冷端補償電壓為E(t0,0)=V1-V2=R1·I1-R2·I2= (I1- 273)R0,由(3)式可知:當t=0℃時,I1=273μA,則E(t0,0) =0。對于圖中的差分組合電路,形成的E(t,0)滿足(1)式的關系。因此實現了熱電偶冷端的補償。由于不同分度號的熱電偶Seebeck系數不同,因而R1(及R2)的取值也應相應改變。

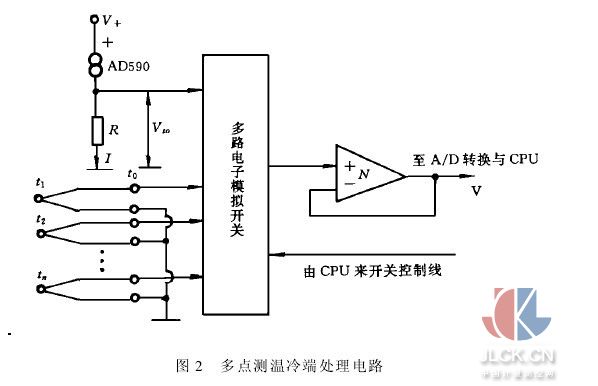

2.2通過計算對冷端的處理 由(1)式可知,對熱電偶的冷端處理,主要是得到E(t0,0)項,就可以準確得到E(t,0)。為此可以采用查分度表和計算的方法解決。但這種方法需要實測到t0,即參比端的溫度。圖2是實現多點測溫時進行冷端計算處理的電路。 在電路中利用AD590得到常溫下的Vt0,通過電子模擬開關與A/D轉換和計算機處理得到t0,然后從對應熱電偶的分度表中自動查出對應于t0的熱電勢E(t0,0) ,再將這個熱電勢值與所實測的E(t,t0)代數相加,得出的結果就是熱電偶參比端溫度為0℃時,對應于測量端的溫度為t時的熱電勢
E(t,0) ,最后再?gòu)姆侄缺碇凶詣?dòng)查得對應于E(t,0)的溫度,這個溫度就是熱電偶測量端的實際溫度t。 采用這種方法,可以很好地解決參比端溫度的變化問題,只要隨時準確地測出t0,就可以準確得到測量端溫度t。同時還充分利用了對應熱電偶的分度表,并使非線性問題得到了校正。本方法適用于各種熱電偶。 3結論 本文所介紹的兩種熱電偶冷端處理方法,在高精度測溫和現代溫控儀的設計等方面具有實用的參考價值。第一種方法特別適用于單點溫度的測量和控制。第二種方法適用于計算機處理的單點補償和多點測量、測控。對于上述AD590測溫元件,也可根據需要選用其他型號,例如LM135/LM235/LM335等集成器件。 摘自：中國計量測控網
|
