1引言 橢圓偏振(簡稱橢偏)光譜測量是一種非接觸、非破壞性的光學分析技術，是研究材料光學性質的重要手段［1］。橢偏光譜測量技術自問世以來已有100多年歷史，1887年，Drude發現光與物質相互作用將導致光的偏振態發生改變，偏振態在相互作用前后所發生的變化與物質的屬性、厚度和結構有關。Drude以此提出了橢圓偏振光測量的理論并建立了第1套實驗裝置，測量了18種金屬的光學常數。隨后，橢偏測量研究一直陷于停滯，直到Tronstad將其應用于電化學的研究中，橢偏測量所具有的高精確度與非破壞性的優點才得以重視并廣泛地應用在各個研究領域中。自從1945年Rothen首次提出Ellipsometry (橢偏)，將此測量技術從傳統的偏振測量方法獨立出來，至今橢偏測量技術已獲得極大的發展，不論是測量理論的研究還是測量儀器的研發均取得大量的有價值成果［1-3］。 橢偏測量的基本原理是測量光束經材料反射、透射或散射前后偏振態的改變，由于偏振態的改變與材料的光學性質、厚度、結構直接相關，因此，通過橢偏測量可以獲得材料的光學常數。應用最廣的是反射式橢偏儀，即測量反射光相對于入射光偏振態的變化，其中依據測量方式又可分為消光式橢偏儀與光度式橢偏儀，消光式橢偏儀以尋找輸出最小光強的位置為測量手段，光度式橢偏儀則以測定分析光強的輸出變化為測量手段［1-3］。 隨著橢偏測量理論的研究與實驗技術的發展，現代橢偏儀已獲得巨大的技術進步，典型的現代橢偏光譜儀其發展演化主要有如下3個方向［1］: ①測量的光譜范圍越來越寬，以滿足各種不同材料的測量需求，尤其對于寬禁帶的材料，廣闊的波長范圍才能獲得完整的分析數據，同時對于一些特殊材料必須在紫外與紅外波段進行測量，因而也出現相應波長范圍的專用橢偏儀。②測量的自動化程度越來越高。這主要得益于計算機技術的進步并在橢偏技術中的應用。橢偏儀除被用于研究用途之外，又被大量、廣泛地應用于工業生產當中，產量與產能上的需求促使橢偏儀技術向測量自動化、數據分析自動化的方向發展，當今知名的橢偏儀廠商均以自動化與系統集成作為產品研發的重要方向。③測量的速度越來越快，以面陣CCD探測器為主流的多通道探測技術［4］以及并行測試模式［5］使橢偏儀的響應時間越來越短，原來只能對樣品進行離位測量的橢偏測量技術發展為可以實時監控的在線測量技術，極大地拓展了該技術在工業應用領域的發展空間。 橢偏測量技術以其高精度、快速、簡易以及對測量對象限制少等特點廣泛地應用于科研與工業生產當中，其主要應用的領域包括［1，3］: ①材料的光學性質測量。被測的材料可以是固體或是液體，可以是各向同性也可以是各向異性，橢偏測量優點在于不用通過Kramers-Kronig關系而直接獲得材料的光學常數與介電函數譜。②界面及表面應用。橢偏測量技術可用于不同材料交界面的分析。③微電子與半導體產業。橢偏測量技術常用于半導體加工或微電子研究中薄膜生長的監控與分析，現代新材料的研究開發也常常使用橢偏技術作為研究手段。④生命科學。橢偏測量技術可用于細胞表面膜相互作用、蛋白質等大分子的測量。 國內科研教學以及工業生產中也有多種型號的橢偏儀獲得應用［6］，但國內高校目前用于教學的橢偏儀多為單波長消光式，而且自動化程度不高，測量誤差較大。本文報道一種反射式同時旋轉起偏器和檢偏器的動態光度式全自動橢偏儀，并用于實驗應用。 2橢偏光譜測量原理 橢偏光譜測量以光波為測量媒介，可以測定任意波長下2個相互獨立的橢偏參數，通過對橢偏參數的求解即可獲得樣品的光學性質，具有非破壞性與非接觸的優點。被測的樣品可以是固體、液體或者薄膜，可以在大氣、真空、高溫等多種環境下對樣品結構與光學性質進行研究［1，3］。 2. 1材料的光學常數與Kramas-Kronig關系［7］ 電磁波在介電常數ε、電導率σ和磁導率μ的各向同性介質中傳播，滿足Maxwell方程組:

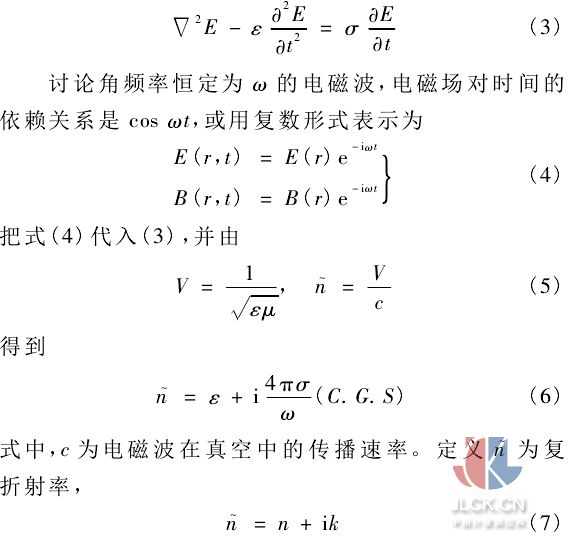

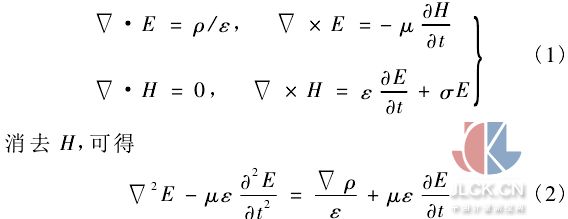

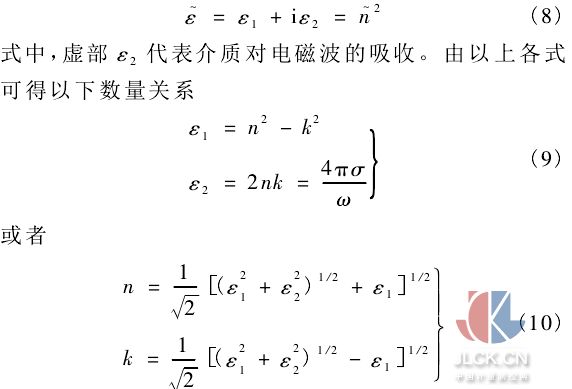

對大多數材料，在可見光波段光頻電場E的頻率不足以使電子的磁矩發生響應，因此可認為μ= 1，同時，如果介質內不存在自由電荷，包括實部n(折射率)和虛部k(消光系數)2個量，通常是波長的函數。 引入復介電函數ε～，其物理意義為介質對外加電場的響應，定義

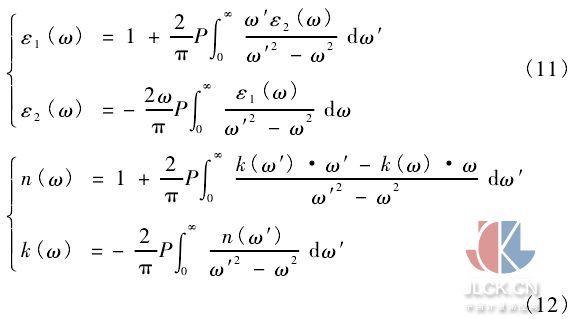

因此，只要測出材料的光學常數n和k，即可換算得到其ε～，或知道ε～即可求出材料的其他光學常數。 橢偏光譜測量以光的偏振態為測量手段，可快速、準確地獲得材料的光學常數與復介電函數，并且能方便、快捷地應用于薄膜材料的測量，是研究薄膜材料物理性質的理想手段［4］。 另外，Kramas等的研究表明:由因果關系決定的光學響應函數ε～的實部與虛部之間，光學常數n與k之間并非完全獨立，而是由一系列表達式所聯系，即Kramas-Kronig關系(簡稱為K-K關系):
式中，光頻率積分范圍為從0到無窮大，即全光譜。只要獲得以上n～和ε～4個量中任何1個，即可通過K-K關系求出其余3個。然而，由于絕大多數光源的光譜范圍非常有限，無法獲得n～和ε～4個量中任何1個的全光譜數值，從而給全光譜積分求值帶來困難，若要對測量光譜區以外的數值進行外推，則會引入巨大的誤差，這是使用K-K關系的局限性。 2. 2菲涅爾公式和橢偏參數的推導［1，3］ 光在傳播過程中遇到2種不同介質的分界面將會發生反射和折射，在界面兩側光的相位相同，并且E和H必須滿足邊界條件。如圖1所示，z = 0兩側為無窮大各向同性均勻介質，其復折射率分別為n～1和n～2，考慮一單色平面波入射在界面發生反射與折射的情況。 圖1光在2種不同介質分界面處的反射與折射把入射光分為偏振方向平行于入射面的p光和偏振方向垂直于入射面的s光，p、s光分別反射與折射，其相位與強度獨立變化，在分界面處E和H滿足邊界條件，由此可得p、s光各自反射系數r～與透射系數t～:
以上即為菲涅爾公式。 橢偏光譜測量的原理基于p、s光在介質界面處相對獨立的反射與折射規律，對于反射式測量的橢偏光譜儀，定義橢偏參數Ψ和Δ，其滿足橢偏儀測量的是p、s光反射系數的比值，tanΨ表示兩者反射系數幅值之比;Δ表示兩者反射后相位的移動，這2個量可通過相位調制，旋轉起偏器或檢偏器的方法測量。 表示與被測材料界面接觸的環境介質的復介電函數，在通常的測量環境中環境介質為空氣，所以ε～a= 1。由此可見，橢偏光譜測量無需通過K-K關系進行計算而能夠直接獲得材料的介電函數，從而獲得相應的光學常數，克服了運用K-K關系的局限性。 3反射式RAP型橢偏光譜儀 橢偏儀最初采用消光式的測量方法，即通過尋找光強輸出最小的位置為測量手段，但相位補償器的引入以及光強極小值位置的判斷容易引入誤差，測量精度不高［1］ 1975年，Aspnes首次成功設計了光度式橢偏儀［2］，這種橢偏儀不需要相位補償器，只需旋轉檢偏器并記錄反射光光強隨檢偏器轉動角度變化的規律，通過計算機即可計算出反射光的偏振狀態。光度式橢偏儀不需要相位調制，并且免去了光強極值判斷，因此可獲得很高的測量精度，本文采用的是反射式同時旋轉檢偏器與起偏器(Rotating Analyzer and Polariz-er，RAP)的光度式橢偏儀［8-10］。 根據式(18)，對于環境介質/樣品兩相結構，在環境介質介電函數已知的前提下只要測量獲得橢偏參數Ψ和Δ即可通過計算獲得樣品的光學常數，圖2為實驗所用反射式RAP型橢偏儀的實驗裝置示意圖。P0、P和A均是偏振器件，其中P0為固定起偏器，其偏振方向為S;P和A分別為可轉動的起偏器與檢偏器，兩者的初始偏振方向為S，測量時P與A同時轉動，A的轉速是P的2倍。探測光的入射角θ在大于35°范圍內可調，轉動精度優于0. 01°，橢偏儀的測量過程均由計算機自動控制，數據的采集與初步計算通過計算機完成。該儀器采用波長為650 nm的半導體激光器作為單色光源，探測器采用光電倍增管，其信號大小由A / D卡采集。整個系統的運行由一臺工業計算機控制，系統被置于光學隔振平臺上，以保持系統的穩定、可靠與高精度運行。

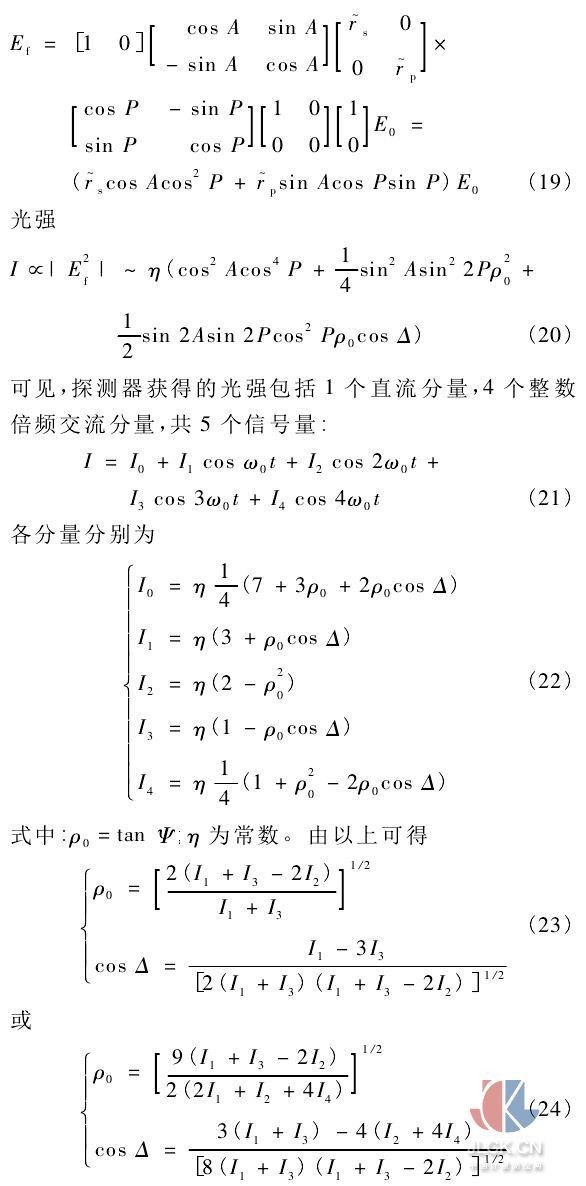

根據圖2可得，進入探測器的反射光電場強度為

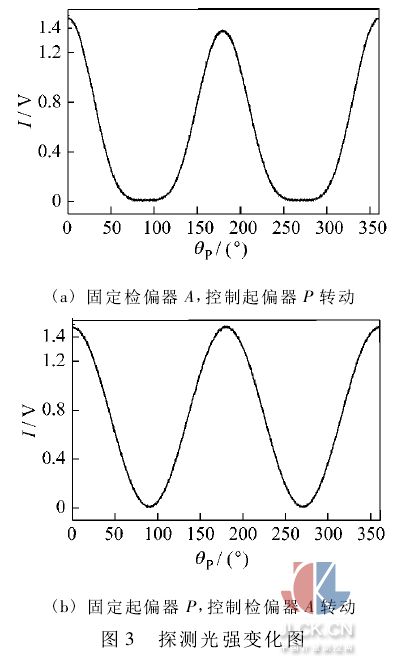

在實驗系統中，探測器暗電流對直流信號產生影響，因此單一旋轉起偏器或檢偏器的橢偏儀在測量過程中需對直流信號做特殊處理。由式(23)、(24)可知，RAP型的橢偏儀可克服該困難，測量橢偏參數和不需要測量光強信號的直流分量，只要測量交流分量即可，提高了系統測量的精度。同時，式(23)和(24)均可計算出橢偏參數，可用于系統自洽檢驗。實測數據表明本實驗系統在可見光范圍內其自洽性優于1%。 4實驗應用 (1)馬呂斯定律驗證實驗。對于反射式RAP型橢偏儀，其測量的核心手段是旋轉檢偏器并記錄反射光光強隨檢偏器轉動角度變化的規律，并由此計算反射光的偏振狀態。為了讓學生對此有直觀的認識，首先設計一項準備實驗。探測光不經樣品反射，僅旋轉起偏器或檢偏器，觀察光強變化形式并驗證馬呂斯定律。 根據馬呂斯定律，如果線偏振光的振動面與起偏器(或檢偏器)的方位角(即透光方向)的夾角為θ時，其強度為I0的線偏振光通過起偏器(或檢偏器)后光強為:I = I0cos2θ。由實驗控制程序發出命令，控制起偏器P與檢偏器A分別單獨旋轉，收集探測器接收到的光電壓，記錄光強隨探測光振動面與偏振片方位角夾角的變化。實驗結果如圖3所示。
以上實驗數據表明，實驗過程中馬呂斯定律I =I0cos2θ成立，實驗系統對于起偏器與檢偏器的轉動控制良好。 (2)樣品參數測量實驗。作為橢偏儀的另一應用實例，在室溫下，使用該系統對一標準硅片樣品進行測量，探測并計算其主要光學參數:復折射率的實部n、虛部k、復介電常數的實部ε1、虛部ε2、反射率R及吸收系數α。控制起偏器與檢偏器以A = 2P的速度轉動，并探測光強。由式(22)、(23)(或(24))計算橢偏參數，利用式(17)、(18)等計算樣品的其他光學參數。實驗中λ= 650 nm，入射角ø分別取55°，60°，65°，70°，75°作5組測量，得到硅片各光學性質結果平均值為:ε～1= 12. 212 11，ε～2= 3. 535 10，n－= 3. 529 97，k－=0. 501 73，R－= 0. 320 34，α－= 12. 415 78?？紤]到樣品表面的氧化層、沾污等誤差因素，該測試結果與文獻［1］等報道的結果相一致。 從上述馬呂斯定律驗證實驗、硅片光學常數測試實驗等結果表明，該反射式RAP型橢偏儀具有全自動、多功能、高精度、易操作等優點。由于考慮成本因素等，該教學型橢偏儀僅使用650 nm的單波長，實際上該型號橢偏儀已擴展到較寬的測試波長范圍，并且在多方面的研究中發揮較大作用［11-12］。 摘自：中國計量測控網
|
