引言 熱式流量計是在早期熱線風速儀的基礎上發展起來的一種新型流量檢測儀表,具有壓損低、測量范圍大、無可動部件、可靠性高以及可用于極低氣體流量監測和控制等特點,因此,被廣泛應用于航空、航天、能源、汽車工業以及天然氣管道運輸?shù)刃袠I(yè)[1]。根據敏感元件類型,熱式流量計可分為熱線敏感元件、熱膜敏感元件和組合鉑膜敏感元件共三種。在分析了三種敏感元件的優缺點,并對各種熱線、熱膜探頭進行試驗研究的基礎上[2-3],最終提出基于組合鉑膜探頭的熱式氣體流量計。實驗結果表明,本文采用的流量傳感器對提高氣體流量測量的精度是有效的。 1溫度特性研究 流量傳感器以熱傳遞原理為基礎,即在空氣流通管路中放置一個或多個發熱體(鉑膜或熱線),由于發熱體的熱量被流動的空氣帶走,發熱體本身會被冷卻,所以它的阻值會隨氣體流速發生變化。鉑膜周圍通過的空氣流量越大,被帶走的熱量就越多,探頭的阻值變化也就越大。鉑膜式空氣流量計就是利用鉑電阻與空氣之間的這種熱傳遞現象進行空氣流量測量的。 除了氣體的流量大小,氣流的溫度對鉑膜電阻的散熱也有很大影響,造成流量計的輸出在流量恒定的情況下也會隨氣流溫度的變化而變化。為了使流量傳感器的輸出僅隨流量變化,無論是傳統的熱分布型質量流量計,還是新型的浸入型質量流量計,在設計時必須考慮熱式探頭的溫度補償。而補償電路的設計與氣流溫度對鉑膜電阻的影響量即鉑膜電阻的溫度特性有關。通過對上文的分析可知,對鉑膜探頭的溫度特性研究極為重要。溫度特性實驗方案如圖1所示。

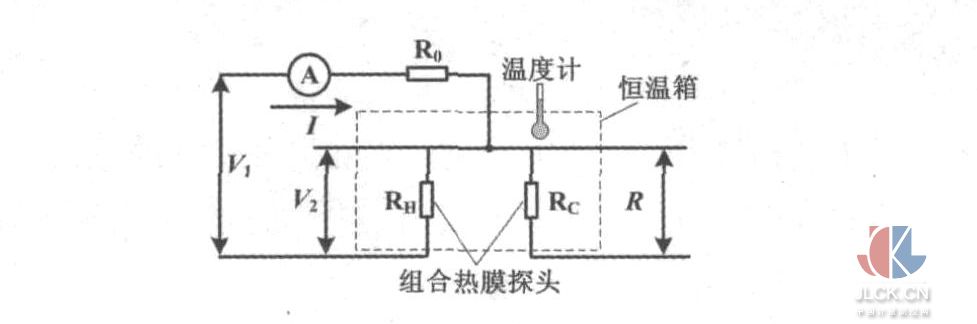

圖1溫度特性實驗圖 Fig. 1The experimental graphic of thetemperature characteristics 將鉑膜探頭放置在溫度可調的恒溫箱中,給探頭加上某一恒定電流,通過測量總電壓和鉑膜探頭兩端的電壓,計算探頭溫度。溫度特性曲線圖如圖2所示。

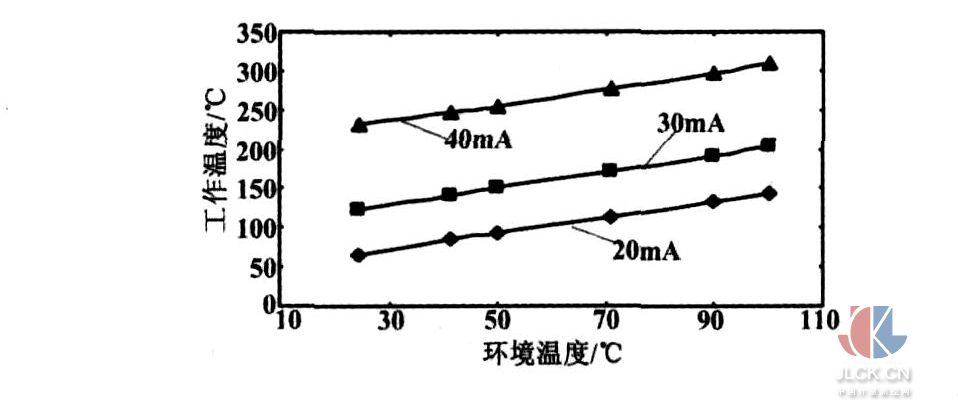

圖2溫度特性曲線圖 Fig. 2The curves of the temperature characteristics 由圖2可以看出,在靜止氣流和恒流供電情況下,組合鉑膜探頭工作溫度隨環境溫度的提高基本呈線性提高,即探頭工作溫度與環境溫度之間的溫差基本保持不變。當組合鉑膜探頭溫差較低時,探頭的靈敏度不高,而溫差太大,容易造成探頭的損壞。所以,最終確定組合鉑膜探頭工作電流應在30mA左右,這時探頭具有較高的靈敏度,探頭也不易損壞。 溫度補償是使電路能自動地根據氣流溫度變化改變探頭的工作溫度,實現在相同流量下輸出與氣流溫度變化無關的穩定電壓。溫度補償電路如圖3所示。

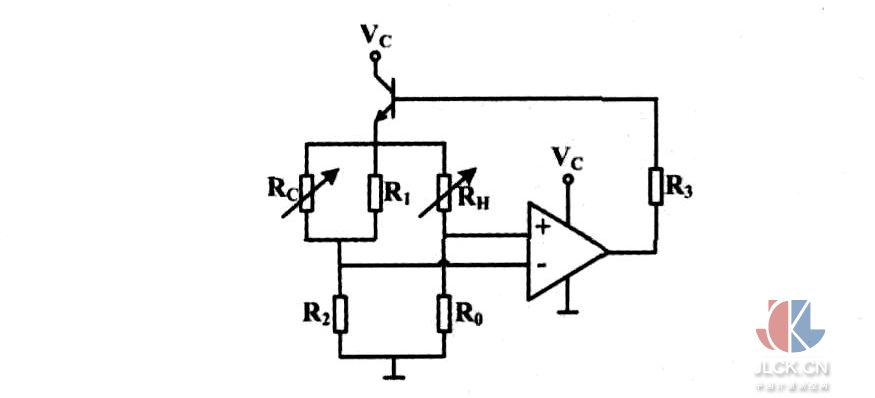

圖3溫度補償電路 Fig. 3The temperature compensation circuit 圖3中:溫度補償電路采用的是自動校正法,在惠斯登電橋中加入補償電阻RC以及輔助電阻R0、R1和R2。溫度補償設計的依據是組合鉑膜探頭的散熱特性。設RX為RC和R1并聯后的總電阻值,為了使傳感器輸出不隨環境溫度變化,理論上在任何環境溫度下應滿足: R0/RH=R2/RX (1) 即當環境溫度發生變化時,測量橋臂和補償橋臂上兩電阻之比的曲線應該重合,這樣就能夠比較準確地實現對環境溫度的補償。 2數據處理與曲線擬合 在本文研究過程中,對組合鉑膜探頭在鐘罩式氣體檢定裝置上做了大量的流量測量實驗,并做了重復性的分析,從而判定該組合鉑膜探頭在氣體流速測量中的可行性。實驗是用鐘罩式氣體檢定裝置來控制流量的,這里只取三組實驗結果的數據來進行重復性分析,實驗結果如表1所示。
從表1可以看出,電壓與流量之間具有較好的一一對應關系,因此,可以根據輸出電壓來檢測流場中的流量;且在相同的實驗條件下,當氣體流量相同時,三組實驗的輸出電壓值也基本相同,即三組實驗的輸出電壓重復性較好。
3曲線擬合及誤差分析 本文研究的新型氣體流量計最終要把電壓信號轉變?yōu)橄鄬?yīng)的數字信號。這里,需要使用流量對應信號電壓的函數Q=F(U),且實驗表明函數Q=F(U)更容易擬合處理[4],所以可以把探頭特性曲線表示成待擬合試驗數據點。熱式流量計輸出擬合曲線如圖4所示。

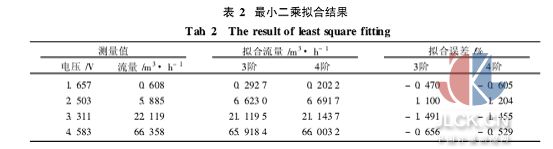

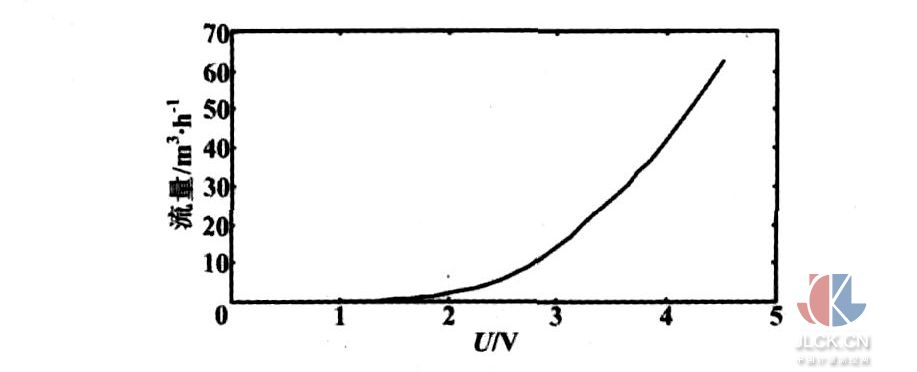

圖4熱式流量計輸出擬合曲線 Fig. 4The output fitting curve of the thermal flowmeter 由圖4所示曲線可知,可采用多項式對其進行擬合。于是,選取多項式{x0,x1,…,xm}為基,進行多項式最小二乘曲線擬合。分別取m=3和m=4進行擬合,其結果如表2所示。
由表2可知,3階和4階的個別點擬合誤差較大,不能滿足流量檢測的精度要求。而如果增大擬合次數,其系數矩陣不易于計算,在單片機中更難實現。因此,選取正交多項式為基作最小二乘擬合。假設測得的各實驗點數據為(x0,f0), (x1,f1),…,(xn,fn),各數據點的權重均為1,選取的正交多項式簇為{φ0(x),φ1(x),…,φm(x)}。將基函數的系數矩陣變?yōu)閷顷?從而大大簡化計算,不需要解矩陣方程就可直接求解。

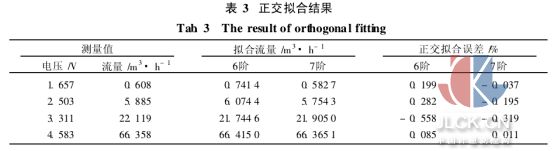

這里m的大小可以預先給定或者在計算過程中根據誤差大小進行調整[5]。 采用正交多項式進行數據擬合,并按上述方法對同一實驗數據進行6階和7階正交多項式擬合,正交擬合結果如表3所示。
4結束語 試驗表明,該氣體流量傳感器測量范圍大、重復性好、響應速度快。經鐘罩氣體流量裝置實驗檢測[6],采用正交多項式為基的最小二乘法進行擬合能獲得滿意的結果[7]。6階擬合誤差小于±0. 6%,測量范圍達100∶1,可以用于管道氣體流量的測量。 摘自：中國計量測控網
|
