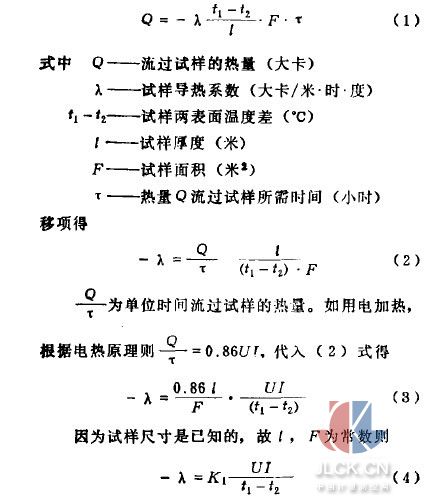

各種保溫材料及其制品，經常要測其耐火保溫的熱物理系數，其中最常用的就是導熱系數。導熱系數隨材料配比、制造工藝、容重等因素而變。一般資料所載導熱系數范圍都較寬，不符合實際情況。所以，測定實際應用中材料的導熱系數非常重要。 導熱系數不易準確測定的原因是單向導熱熱流難以控制，現介紹兩種簡易測定導熱系數的方法。試驗裝置簡單，容易操作，可在比較寬的溫度范圍內調節試驗溫度，試驗溫度高，能測定IO00Oc內各溫度段各種材料的導熱系數。 這兩種方法受熱面積寬，熱流路徑短，熱流容易控制，而且德定性好，所測數據比較準確。一般工廠、鄉鎮企業都可應用。 平板法 1.工作原理 在穩定態單向傳熱過程中，存在下列關系式。
K:為常數。因此，只要測出試樣兩界面的溫度和供熱電源的電壓U和電流I，就可利用(4)式求出材料的導熱系數入。 2.試驗裝置(見圖l)

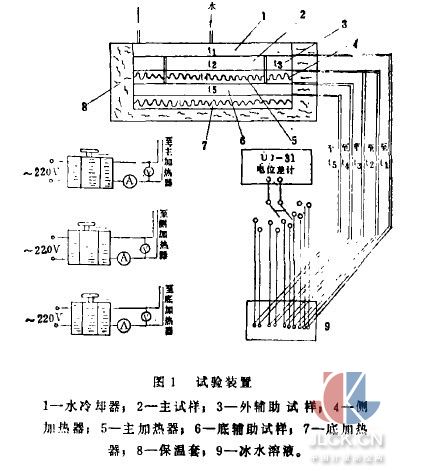

試驗裝置見圖1。220伏交流電經過三個自根變壓器分別送入主加熱器，側加熱器和底加熱器。各加熱器分別裝有電壓表、電流表控制電壓和電流，達到升溫、降溫、保溫和調節溫度平衡的目的。加熱器上方的主、輔試樣，在各個界面上均裝有厚2~3毫米的紫銅板作界面藕合用。熱電偶就焊接在這個藕合紫銅板上。在t1,t2,t3,t4,t5位置各安裝一對熱電偶。 熱電偶冷端插入冰水溶液中。測溫儀表選用UJ一31型電位差計(也可選用UJ一36型電位差計，XWC系列儀表，也可在各測溫點分別接0~1600.c高溫毫伏計測溫)。 主試樣為直徑105x20毫米圓板狀試樣，外輔助試樣為直徑165/105x20毫米圓環形試樣，下試樣為直徑165x20毫米圓板狀試樣。主試樣與輔助試樣均用同樣材料、同樣加工方法制成。主試樣與側試樣要緊密接觸，兩者甚至可以制成一整塊直徑165x20毫米的圓板形試樣。試樣要平整、無缺角、表面光滑、便于機合。試驗前，試樣在105一110oC烘箱中烘至恒重。 用電爐盤作加熱器。主加熱器直徑為小100毫米，電阻仇為35歐;側加熱器為圓環狀，直徑為165/105毫米，電阻值為40歐。底加熱器直徑為165，電阻值50歐。各加熱器加熱元件均用直徑0.6毫米的鎳鉻絲。 水冷卻器由紫銅板焊接而成，直徑為直徑165毫米，厚為30毫米。為防止試樣冷卻面冷卻時溫度不均勻，將冷卻器的水道溝焊成螺旋形或如圖2的形式。
3.試驗方法 將220伏交流電送入系統中，仔細調節各自藕變壓器，控制電壓、電流。首先穩定t2然后使才t3==t2，t5=t4，控制冷卻水流量，使t1為某一穩定值。根據導熱系數的側定溫度范圍，適當選用電壓，當熱面升至某一溫度后，如電源電壓不波動，則大約1小時以后就能達到熱平衡狀態。 熱平街狀態稱定約0.5小時左右，即t1恒定，t2=t3，t4=t5，如穩定得好，t2=t3=t4=t5。此時就可記錄下各種儀表上的讀數，每隔5~10分鐘再記錄一次。約記錄5~6組后取平均值。根據主加熱器的V、A讀數和t1,t2的讀數計算材料的導熱系數入值。

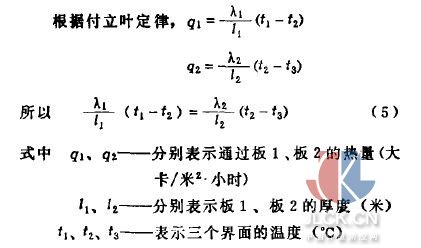

比較法 1.工作原理 二由n層緊密接觸的不同材料組成的平壁(圖3)，在穩定傳熱狀態下，對每一層來說，熱流t都是一樣的，即q1=q2

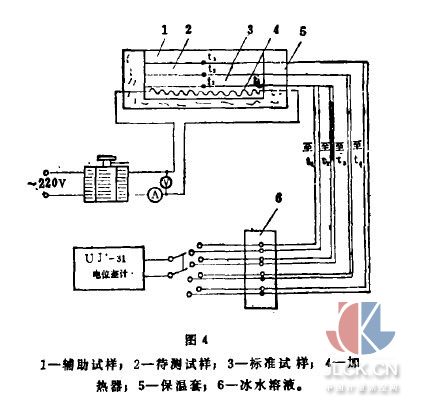

2.試驗裝置 試驗裝置見圖4。
裝置非常簡單，只需一個主加熱器作熱源。在t1,t2,t3,t4處各安裝一對熱電偶。標準試樣與待測試樣均為直徑165xl5的板狀試樣;輔助試樣為直徑165x20豪米板狀試樣。它們的材質均相同。 3.試驗方法 將220伏交流電送入系統中，調節自藕變壓器，根據試驗溫度要求，使t4恒定在某一溫度，一般在200~300Oc內。恒溫十分鐘后即可用UJ一31型電位差計測試高溫點t1、中溫點t2和低溫點t3一組數據，每隔5一10分鐘再測t1,t2,t3一次，共測5~6組數據，以平均值計算入2。 該法測得的導熱系數其絕對誤差值△入為0.0063大卡/米·時·度，其誤差百分率為△入%=2.493%。 對導熱系數側定而言，這樣的誤差范圈是比較理想的。 摘自：中國計量測控網
|
